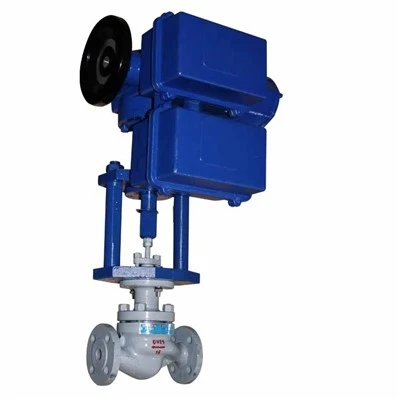

Elektrische regelklep
Overzicht
XSL -serie Electric Actuator is een van de actuatorproducten in de DDZ -serie van combinatie -instrumenten voor elektrische eenheid. De actuator en het regelklep lichaam vormen een elektrische regelklep, een actuator en regulerend mechanisme in het industriële procesmeting- en besturingssysteem. Het kan op grote schaal worden gebruikt in verschillende industrieën, zoals aardolie, chemische industrie, waterbehandeling, scheepsbouw, papierprogramma, krachtcentrale, verwarming, gebouwautomatisering, lichtindustrie, enz. Het gebruikt 220V (110V, 380V) AC-voeding en 24V DC-voeding als de rijvoeding en 4-20 mA stroomtekst of 0-10V DC DC DC DC-spanningssignaal als het besturingssignaal. Het kan de klep naar de gewenste positie verplaatsen en de automatische controle realiseren. Het maximale uitgangskoppel is 25000N.
Prestatiefuncties
Verschillende werkmodi zijn beschikbaar, flexibel en handig;
Controlesignaal: stroomsignaal (4 ~ 20MA of andere niet -- standaardsignalen)
Spanningssignaal (0 - 10V of andere niet-standaard signalen)
Positieve en negatieve actie kan worden geselecteerd en de split - bereikbesturingsmodus kan eenvoudig worden gerealiseerd.
Uitgangssignaal: stroomsignaal (4 ~ 20 mA of andere niet -- standaardsignalen)
Spanningssignaal (0 - 10V of andere niet-standaard signalen)
Communicatie -interface: RS485;
Stroomkenmerken: lineaire, snelle opening, langzaam opening, aangepast
Richting van de klepwerking: positieve en negatieve actieselectie
Chinees en Engels LCD -display: menubewerking, human - computerinteractie is meer gehumaniseerd; gemakkelijker te gebruiken;
Stroke self - Tuning: innovatief mechanisch ontwerp, eenvoudige en snelle slagpositie -aanpassing, ingangssignaal en slagrelatie adaptieve afstemming, om te voldoen aan de behoeften van verschillende slagkleppen;
Zelf - Diagnosefunctie: de actuator registreert automatisch de werkparameters tijdens de werking. Wanneer de actuator faalt, zal de hoofdbesturingsmodule op tijd detecteren en alarmeren, wordt de fout op het LCD -scherm weergegeven en via het schakelsignaal naar het controlecentrum worden verzonden.
Eenvoudig werking: innovatief structureel ontwerp, non - invasieve bewerking, gemakkelijk te bedienen zonder de behuizing te openen.
Afstandsbediening/lokale bedieningsknopschakelaar.
Handwielprioriteitsmodus, eenmaal uitgeworpen, beschermt automatisch de actuator, handmatige bewerking is eenvoudiger en het handwiel is veilig en betrouwbaar.
Meer betrouwbaar besturingscircuit: de motoraandrijving neemt contactloze bediening, geen vonken en een lange levensduur over; brede aanpassingsbereik van de voedingsvoorziening, 380V Modelaanpassing van de voedingsmodel, gebruikers hoeven zich geen zorgen te maken over de verkeerde faseverbinding; Circuitmodule is volledig digitaal geregeld, er bestaat geen mechanische potentiometer, gebruikers hoeven zich geen zorgen te maken over mechanische trillingen en transport die de productnauwkeurigheid beïnvloedt; Met behulp van geavanceerde anti -} interferentietechnologie, zelfs in harde omgevingen, kan het er rustig mee omgaan, en de nieuwe "Watchdog" -technologie is ver weg van de problemen van "Freeze";
Vertragingsbescherming voor de richting van de richting van actuatorbeweging, omkering, langere levensduur van stroomoverdrachtcomponenten; Lager werkend geluid.
Werkprincipe
Het werkende principe van de XSL -serie Intelligent Linear Turn Electric Actuator wordt in de figuur weergegeven. De single - chip microprocessor en perifere chip vormen een intelligente besturingseenheid, die standaard 4-20 mA DC-signalen (of spanningssignalen) ontvangt en naar de microprocessor na signaalconditionering en A/D-conversie ontvangt. De microprocessor verzendt de verwerkte gegevens naar het LCD om de aanpassingsresultaten weer te geven. Het besturingssignaal dat na de werking en verwerking wordt gegenereerd, drijft de motor aan, drijft de transmissieschroef na snelheidsverandering aan, genereert mechanische slag en voedt de gegevens naar de microprocessor voor gegevensverwerking na positiedetectie om de werking van het "signaal- en position" correspondentierelatie te voltooien.
Bovendien heeft het systeem ook een communicatiefunctie, die instructies van de hostcomputer kan ontvangen en digitale bediening op afstand kan uitvoeren. Bewerkingen worden uitgevoerd op het intelligente controller -paneel en de actuator kan ook lokaal worden gecontroleerd via menu's en knoppen. Dit systeem heeft ook foutalarmen en onafhankelijke analoge 4-20MA-positie feedbackuitgangen.
Technische parameters
Stroke: XSL202, XSL204: 0-50 mm; XSL208: 0-50 mm; XSL210: 0-60mm; XSL312, XSL325: 0-100mm;
Voeding: single - fase AC 110V 50Hz/60Hz single - fase AC 220V 50Hz/60Hz drie - fase AC 380V 50Hz/60Hz DC 24V 24V
Ingangssignaal: stroomsignaal (4 ~ 20 mA of andere niet -- standaardsignaal), ingangsimpedantie 250Ω
Voltage signal (0-10V or other non-standard signal), input impedance>50KΩ
Uitgangssignaal: stroomsignaal (4 ~ 20 mA of andere niet -- standaardsignaal), laadimpedantie maximaal 750Ω
Voltage signal (0-10V or other non-standard signal), load impedance>10KΩ
Communicatie -interface: RS485 Modbus -protocol;
Resolutie: minimaal 1/1.000, circuit A/D -converter 12 bits
Controle -nauwkeurigheid: ± 0,5% - ± 1,5% (kan variëren afhankelijk van de installatieomstandigheden, uitgedrukt als een percentage van nominale reizen)
Backlash-aanpassing: 0,1%-5,0%
Omgevingstemperatuur: -10C -60C (Speciale instructies zijn vereist voor temperaturen onder -20c - -45 c)
Omgevingsvochtigheid: maximaal 90%rh (non - condenseren)
Isolatiesterkte: 1500V AC 1 minuut (input tot uitvoer, stroom naar grond)
Isolatieweerstand:
a) groter dan of gelijk aan 20MΩ tussen ingangsterminal en behuizing.
b) groter dan of gelijk aan 50 mΩ tussen ingangsterminal en vermogensterminal.
c) groter dan of gelijk aan 50 mΩ tussen vermogensterminal en behuizing
Beschermingscijfer: IP65; IP67;
Explosion - Proof Grade: zie selectietabel voor details
Kabelinterface: 2- M18*1.5;
Trillingen of schok: (x, y, z) 10 g, 0,2 ~ 34Hz, 30 minuten
Andere parameters: zie selectietabel voor details
Productstructuur
Specificaties
Elektrische besturingsmodule
Productdisplay
Verpakkingsbeveiligingsmaatregelen
Verpakkingsstructuur en materialen
De verpakking moet worden ontworpen om zowel sterk als licht van gewicht te zijn om verschillende drukken en effecten tijdens het transport te weerstaan. De gebruikte materialen moeten een goede weerstand, chemische weerstand en slijtvastheid hebben om zich aan te passen aan verschillende transportomgevingen.
Afdichten en lekken - bewijs
De verpakking hanteert betrouwbare afdichtingstechnologie, zoals warmteafdichting, lijmafdichting of het gebruik van afdichtringen, om de luchtdichtheid en vloeibare strakheid van de verpakking te waarborgen.
Gemakkelijk te hanteren en te identificeren
De grootte en het gewicht van de verpakking komen overeen met ergonomische principes, waardoor veilige en handige behandeling voor handlers zorgt. Tegelijkertijd geeft de verpakking duidelijk de vrachtinformatie aan, zoals naam, gewicht en bestemming, voor snelle identificatie en classificatie.
Speciale vrachtidentificatie
Voor speciale goederen, zoals ontvlambare, explosieve, giftige, corrosieve of radioactieve stoffen, moet het overeenkomstige label voor gevaarlijke goederen aan de verpakking worden aangebracht.
Dangerous goederen verpakkingsspecificaties
Voor speciale goederen, zoals ontvlambare, explosieve, giftige, corrosieve of radioactieve stoffen, moet het overeenkomstige label voor gevaarlijke goederen aan de verpakking worden aangebracht.
Certificering
Bedrijfsoverzicht
Ons bedrijf bevindt zich in Zhongbei Industrial Park, Xiqing District, Tianjin. Het is een professioneel bedrijf dat mechatronica integreert, inclusief ontwerp en ontwikkeling, productie en assemblage, verkoop en service van elektrische actuatoren en klepproducten.
De productiebasis omvat een oppervlakte van 2.000 vierkante meter
Enterprise Quality Inspection QC -proces
01. Intern testen
Controleer het zichtglas en de aanwijzer op uitlijning.
Controleer de bedrading op de juiste afstemming.
Controleer de open en close limit Cams voor volledige betrokkenheid.
Controleer de aanwijzer op volledige betrokkenheid.
Controleer de pointerpositie op uitlijning met de elektrische actuator.
Controleer de interne schroeven op strakheid.
02. Uiterlijk inspectie
Controleer op verfschillen/vlekken
Handmatige sleutel
Waterdichte connector
Handmatige stofplug
03. Producttype
Is de spanning consistent met de markering van de productschuimbox?
Is het besturingstype consistent met de markering van de productschuimbox?
04.markeren
Gebruik lasermarkeermachine om het productnummer te markeren
Inspectie -items voor complete klepsets
01. Volgens de informatie over de productieorder, controleer dan of de volgende inhoud consistent is met de productieorder
Klephoeveelheid
Klepdiameter
Klepmateriaal
Klepverbindingsmethode
Klepdruk
Actuatorspanning
Type actuatorbesturing
Is de actuator explosie - bewijs?
02. Controleer de bevestigingsschroeven
Controleer of de schroeven tussen de klep en de elektrische actuator zijn vastgedraaid of niet.
Gestandaardiseerd veiligheidsproductieproces in de workshop
Regelen
Verwijder en organiseer ongewenste items, vrij ruimte, gebruik de ruimte flexibel, voorkom misbruik en misplacement en vorm de algehele werkplek.
Organiseren
Zoek en markeer de items die u nodig hebt, organiseer ze, maak de werkplek in één oogopslag duidelijk, creëer een nette werkomgeving en verkort de tijd die nodig is om items te vinden.
Schoonmaak
Houd een schone, opgeruimde, aangename werkomgeving, stabiele kwaliteit en verminder de industriële accumulatie.
Netjes
Handhaaf eerdere 3S -resultaten, schoon, handhaven 3S -resultaten en laat een goede indruk achter op klanten.
Kwaliteit
Ontwikkel goede gewoonten en kwaliteiten van het naleven aan voorschriften, cultiveren goede gewoonten van werknemers die zich aan de regels houden en creëren een teamgeest.
De status en rol van 5s
1. Verbeter het bedrijfsimago
2. Verbeter de productiviteit en werkefficiëntie
3. Verbeter de productieomzet
4. Verminder de storingen en zorg voor kwaliteit
5. Versterk de veiligheid en verminder potentiële veiligheidsrisico's
FAQ
Hoe zit het met uw prijs?
Hoewel hoge kwaliteit, maar de prijs is gunstig variëren.
Wat is je MOQ?
Één stuk.
Wat is de levertijd?
Het is ongeveer 2-4 weken nadat we de betaling hebben ontvangen.
Heeft u producten op voorraad?
Ja, sommige voorraad kan binnen 3 dagen worden verzonden.
Test u al uw goederen vóór de levering?
Ja, alle producten worden volledig geïnspecteerd vóór de levering.
Wat is de garantie?
Onze garantie is een jaar. Nadat u de goederen heeft ontvangen, als u Defect -producten vindt, neemt u gewoon foto's of video's om ons te sturen. We zullen - maken voor Re - Financier ze aan klanten zodra we bevestigen dat dit onze verantwoordelijkheden zijn.
