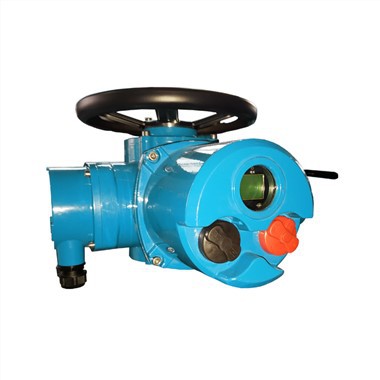

Multi-turn elektrische actuator heeft goede afdichtingsprestaties
De elektrische schuifafsluiter bestaat uit een elektrische actuator en een schuifafsluiterlichaam. De voedingsdruk wordt gebruikt om de poortplaat te besturen om in een rechte lijn op en neer te bewegen om het vloeibare medium in de pijpleiding aan te sluiten of te sluiten.
Overzicht
De elektrische actuator heeft een samengestelde structuur in het structurele ontwerp en er worden meer doordachte overwegingen gemaakt bij de generalisatie, standaardisatie en serialisatie van onderdelen, zodat het product is samengesteld uit machines, motoren en besturingscircuits in een verscheidenheid aan verschillende series en specificaties . Gebruikers kunnen het aantal reserveonderdelen dat nodig is voor gebruik en onderhoud aanzienlijk verminderen. De basis van het productreductiemiddel is gemaakt van een zeer sterke aluminiumlegering. Het ontwerp van de mechanische structuur is eenvoudig en compact, met hoge betrouwbaarheid, klein formaat en licht van gewicht; meerdere connectoren kunnen in elke positie en in elke richting worden geïnstalleerd.

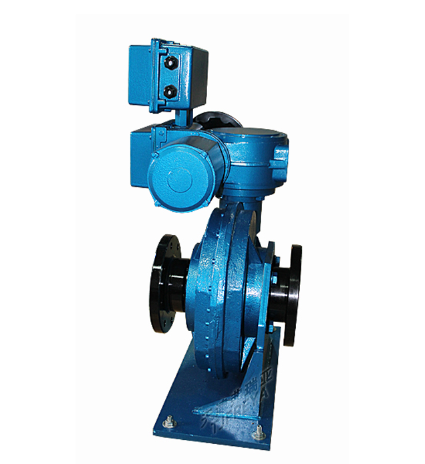

Typen elektrische actuatoren
Specificaties en kenmerken
1. Spanning van de voeding: 380V50HZ Stuurspanning: 220 V50HZ
2. Ingangsbesturingssignaal: 4~20 mA DC Ri=250Ω
3. Uitgangssignaal klepstand: 4~20 mA DC RLmax=300Ω
4. De actuator en regelkast worden afzonderlijk gemonteerd om het effect van de te hoge omgevingstemperatuur aan te passen.
5. Vereiste van de besturingsmodus: automatisch moduleren om te stoppen bij de terminal 34 graden en alarm. Als het nodig is om naar de eindpositie te moduleren, kan dit met kracht naar de eindpositie worden opgestart om de veiligheid van de apparatuur te garanderen.
6. omgevingstemperatuur: 10 ~ 55 graden Celsius
7. Vochtigheid: Minder dan of gelijk aan 85% bestaat er geen corrosieve eigenschap in de omgevingslucht
8. Beschermingsklasse: IP65 IP67
Interne details
Mens-machine interface liquid crystal display. De elektrische actuator uit de FRYSD-serie maakt gebruik van een LCD-display met vloeibare kristallen met achtergrondverlichting, dat de kleppositie, het koppel en de functionele status van de actuator weergeeft in het Chinees of Engels, cijfers, afbeeldingen, enz., en wordt weergegeven door LED-indicatoren. De volledig open en volledig gesloten posities van de klep zijn nog steeds hebben een sterke doordringbaarheid, zelfs in ruwe omgevingen, waardoor gebruikers in één oogopslag de status van de actuator kunnen zien.
Bedieningseenheid ter plaatse. De magnetische draaischakelaar op locatie kan schakelen tussen besturing op locatie en op afstand wanneer deze volledig is geïsoleerd van de elektriciteitskast, en kan de actuator eenvoudig bedienen en instellen.
Beveiligingsfunctie tegen overkoppel. Actuator is uitgerust met een koppelbeschermingsmeting, de rol van het koppel kan nauwkeurig worden gemeten klep, wanneer meer dan het ingestelde bereik, gelegen in een actuator, koppelschakelaars het signaal naar het regelcircuit sturen, het circuit heeft een geheugenfunctie, zal de actuator vergrendelen die in de richting van het uitgangssignaal, motor slaat af, om de klep en actuatoraandrijving en motor te beschermen. Wanneer de mechanische koppelstoring is geëlimineerd, wordt de actuator uitgeschakeld of wordt het signaal in een oogwenk omgekeerd om terug te keren naar normaal werk.
Door gebruik te maken van redelijk geïntegreerde compressietechnologie wordt de krachtige systeemintegratiefunctie volledig weerspiegeld in het brede scala aan productfuncties, en worden er minder elektronische componenten en complexe elektronische verbindingen gebruikt om ervoor te zorgen dat de elektrische actuator een hoge mate van elektronische besturingsbetrouwbaarheid heeft.

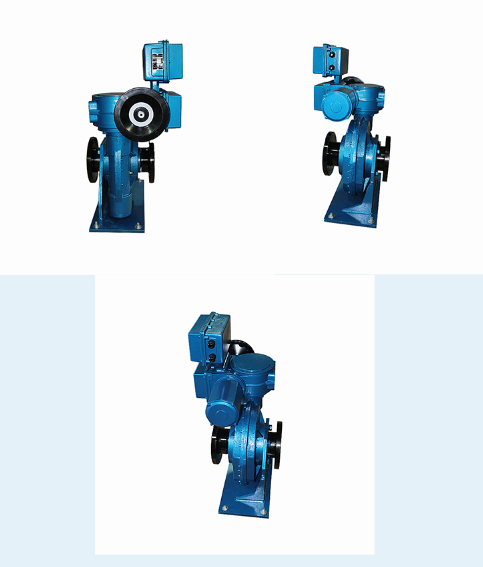

Productweergave
