Russische standaard aansluitplaatflensaanpassing

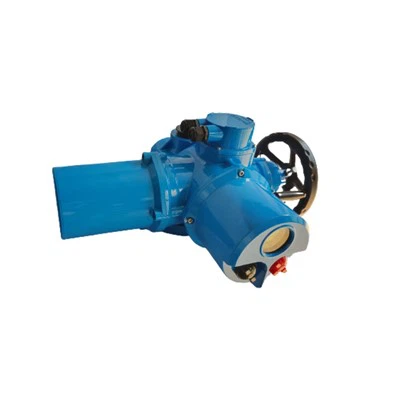

DZW / BA-serie elektrische klepactuator is een gecombineerde multi-turn elektrische klepactuator
Sollicitatie
DZW.DQW-serie externe elektrische klepactuator is het aandrijfapparaat van een elektrische klep, die wordt gebruikt om het openen en sluiten van de klep te regelen. DZW-serie multi-turn elektrische apparaten zijn geschikt voor schuifafsluiters, bolkleppen, smoorkleppen en membraankleppen. DQW en DJW halfslag elektrische toestellen zijn afgeleiden van DZW producten en zijn geschikt voor vlinderkleppen, kogelkranen en dempers. Het kan nauwkeurig handelen volgens controle-instructies. Het is een onmisbaar aandrijfapparaat voor afstandsbediening, gecentraliseerde besturing en automatische besturing van verschillende kleppen en dempers. Deze serie producten wordt niet alleen gebruikt in energiecentrales, maar ook in de petrochemische, metallurgische en openbare nutsbedrijven enz.
Functies
1. Het apparaat is stofdicht, waterdicht en lichtcorrosiebestendig en het beschermingsniveau is IP55.IP65 (speciale bestelling)
2. Het koppelcontrolemechanisme is betrouwbaar in actie, eenvoudig aan te passen en heeft een hoge koppelherhaalbaarheid:
3. Het slagbesturingsmechanisme heeft een hoge afstelnauwkeurigheid en herhaalbaarheid en kan worden uitgerust met 2 tot 4 microschakelaars voor de richting van openen en sluiten.
4. Het semi-automatische handmatige-elektrische schakelmechanisme wordt gebruikt in de lage versnelling en de structuur is eenvoudig. Betrouwbaar werk en eenvoudige bediening 5. Driefasige asynchrone motor voor klep elektrisch apparaat wordt gebruikt, met een groot startkoppel en een klein traagheidsmoment
6. Uitgerust met mechanische klepstandindicator
Productfuncties
Productdetails
Openingsindicator
De openingsindicator en de slagcontroller zijn geïntegreerde structuren, die gemeenschappelijke onderdelen zijn van de hele serie. Het invoertandwiel wordt aangedreven door het tandwiel van de teller. Na vertraging roteert de indicatieplaat met het openen en sluiten van de klep om de openings- of sluitpositie van de klep aan te geven. De as van de potentiometer en de indicatorplaat roteren synchroon voor een indicatie voor openen op afstand, en de hoek tussen de open positie en de gesloten positie van de indicatorplaat kan worden gewijzigd door het aantal omwentelingen te verplaatsen om de versnelling aan te passen.
Stroke regelaar
De slagcontroller maakt gebruik van het principe van de decimale teller, die een hoge regelprecisie heeft. Gemeenschappelijke onderdelen voor de hele serie. Het werkingsprincipe is: een paar grote en kleine eindtandwielen in de reductiekast drijven het actieve rondsel (Z=8) aan en drijven vervolgens de slagcontroller aan om te werken. Nadat de slagcontroller is aangepast aan de openings- en sluitpositie van de klep, wanneer de controller naar de ingestelde positie draait met de uitgaande as, zal de nok 90 graden draaien, waardoor de microschakelaar wordt gedwongen te werken, waardoor de voeding van de motor, en de motor stopt, om de slaglimiet van de elektrische actuator te realiseren.
Productvergelijking
Het oude intelligente model is gemaakt van gietijzer, dat sterk en duurzaam is, en het eerste wiel is bovenaan geïnstalleerd. Het nieuwe intelligente model heeft een aluminium schaal, een mooi uiterlijk, een hoger beschermingsniveau, een aan de zijkant gemonteerd eerste wiel
Prestatieparameter
Technische parameters van elektrische actuator
