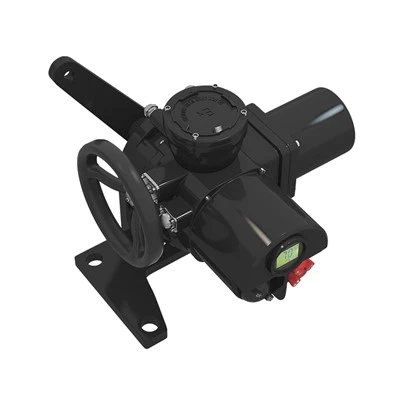

Elektrische Actuator
RCEL006-250 - De sterke keuze - Tot 2450 Nm - Zelfs EEx
Indicator
Voor visuele indicatie van eindpositie
EEx-uitvoering zonder koepel
Eindschakelaars
2 potentiaalvrije schakelaars
2 eindstandschakelaars
Kachel
Voorkomt condensvorming
Koppel schakelaars
Open/gesloten positie
(RCEL015-250
Schroeven
Externe schroeven
roestvrij staal
Hoogste oppervlakteafwerking
Centrifugaal gegoten aluminium Extern en intern geanodiseerd Droog poeder Epoxy geverfd
Motor
Volledig omsloten Stille werking Thermische motorbeveiliging
Verbinding
Trillingsbestendige sokkels
Geen speciaal gereedschap
nodig zijn
Handmatig opheffen handwiel
Handmatig
in dienst en automatisch ontkoppeld
Zelfremmende versnellingen
Mechanische pauzes
niet nodig
Permanent gesmeerd
Afmetingen RCEL005 - 005L
Afmetingen RCEL006 - 250
Accessoires
Aanpassing
Bij alle actuatoren wordt standaard een aandrijfbus geleverd, voor eigen aanpassing door de klant of aangepast zoals hieronder.
RCEL 005-005L: 14 mm, ISO 5211 en DIN 79 RCEL 006-019: 22 mm, DIN 79
RCEL 028-050: 32 mm, DIN 79
RCEL 060-100: 42 mm, DIN 79
RCEL 150-250: 75 mm, DIN 79 Rotork Zweden heeft blauwdrukken van meer dan 6,000 verschillende kleppen voor het vervaardigen van klepaanpassingssets.
Rotork Sweden biedt ook aangepaste aandrijfbussen aan volgens de wensen van de klant.
Montageset, console en aandrijfbus
Wanneer directe montage niet mogelijk is.
Standaarduitvoering volgens ISO 5211 en DIN 3337.
Afmetingen F07, F10, F12, F14, F16.
Individueel aangepast aan ventielen volgens klantspecificaties
Actuator op klep monteren
Rotork Sweden biedt montage van de actuator op de klep aan.
De complete unit wordt vóór levering gekalibreerd en getest.
PIU. Potentiometer-set
Voor modulerende aandrijvingen.
Bewaakt continu de positie van de actuator tijdens de volledige rotatiebeweging.
PIU is in de fabriek in de actuator ingebouwd.
Kan ook later gemonteerd worden.
Beschikbaar voor RCEL005L-, RCEL006-250- en EEx-actuators.
Montagedetails zijn bijgevoegd.
Bedieningspaneel
Bedieningspaneel op maat.
Accessoires
PCU DHC-100D.
Digitale modulerende kaart.
Resolutie: 450 punten per beweging van 90 graden.
Wordt op verzoek bij levering in de aandrijving gemonteerd, kan ook later eenvoudig worden gemonteerd.
Ingangssignaal: 4 - 20 mA, 0 - 5V en 0 - 10V.
Eenvoudig te kalibreren met knoppen op het voorpaneel.
Eenvoudige configuratie van alle parameters.
Optionele draairichting.
Aanpasbare regelfunctie die continu de belasting van de elektrische actuator moduleert.
Veiligheidsfunctie voor overbelasting (detectie).
Defect signaal aangegeven door knipperende LED.
Elimineert overbelasting door gebruikstijdbeveiliging.
Programmeerbare functie verkeerd ingangssignaal openen, stoppen of sluiten.
Kan worden gecombineerd met zendertype OTX-100 of OTR-100 voor retoursignaal 4 - 20 mA.
Voor 1-fase 230 V, niet voor EEx-actuatoren of actuator RCEL005 met laag deksel.
OTX-100.
Zender voor retoursignaal.
Retoursignaal: 4 - 20 mA. Eenvoudige installatie.
Rechtstreeks aangesloten op PCU DHC-100D. Elimineert extra bedrading.
Eenvoudig te kalibreren met knoppen op de PCU DHC-100D.
Spannings- of stroomuitgang kan worden aangepast naar keuze binnen {{0}} V DC met stappen van 00016 V of binnen 0 - 20 mA met stappen van 0,0031 mA.
OTX-100 kan op een later tijdstip worden gekoppeld.
Voor 1-fase 230 V, niet voor EEx-aandrijvingen.
OTR-100.
Zender voor retoursignaal en foutieve informatie.
Retoursignaal: 4 - 20 mA.
Eenvoudige installatie.
Rechtstreeks aangesloten op PCU DHC-100D.
Elimineert extra bedrading.
Eenvoudig te kalibreren met knoppen op de PCU DHC-100D.
Spannings- of stroomuitgang kan worden aangepast naar een optioneel bereik binnen {{0}} V DC met stappen van 00016 V of binnen 0 - 20 mA met stappen van 0,0031 mA. Relaisuitgangen, 2 stuks programmeerbaar plus 1 stuk voor storingsmelding.
OTR-100 kan op een later tijdstip worden aangekoppeld.
Voor 1-fase 230 V, niet voor EEx-aandrijvingen.
Voordelen met RCEL-actuators van Rotork Sweden
Kracht:
"Power Start" levert een hoger koppel tijdens de start.
Overleg wereldwijd.
Technische ondersteuning door specialisten en directe klantenondersteuning.
Service / reserveonderdelen af fabriek.
Training in de fabriek of op locatie bij de klant.
Veiligheid:
CE-gelabeld. Goedkeuring CSA –UL. ATEX (optie).
RCEL006-250.
Zelfremmend tandwiel.
Handmatig noodwiel in geval van stroomuitval.
(RCEL006-250) Inbussleutel voor handmatige bediening. (RCEL005-005L) 4
Eindschakelaars standaard, waarvan 2 stuks potentiaalvrij.
Thermische motorbeveiliging. (Niet voor 24VDC).
Trillingsbestendige sokkelsCE-gelabeld.
Goedkeuring CSA –UL. ATEX (optie). RCEL006-250.
Zelfremmend tandwiel.
Handmatig noodwiel in geval van stroomuitval.
(RCEL006-250) Inbussleutel voor handmatige bediening. (RCEL005-005L) 4
Eindschakelaars standaard, waarvan 2 stuks potentiaalvrij.
Thermische motorbeveiliging. (Niet voor 24VDC).
Mechanische eindaanslagen.
Trillingsbestendige sokkels
Levering:
Snelle leveringen vanuit magazijn in Falun, Zweden.
Leveringsinspectie van alle Actuators.
Niet-aangesloten actuatoren hebben standaardinstellingen bij levering. Aandrijvingen die op kleppen zijn gemonteerd, worden vóór levering gekalibreerd
Garantie:
1 jaar garantie
Montage:
Compacte afmetingen op de Actuators.
Remote Control heeft blauwdrukken voor de productie van meer dan 6000 verschillende klepaanpassingssets.
Klant aangepaste speciale toepassingen.
Montagekits: Internationale norm ISO 5211, DIN 79 en DIN 3337.
Materiële kwaliteit:
Centrifugaal gegoten aluminium.
Exterieur en interieur geanodiseerd.
Droog poeder geschilderd.
Volledig gesloten motor met laag geluidsniveau.
Ingebouwde verwarming voorkomt condensvorming. Roestvrij staal.
