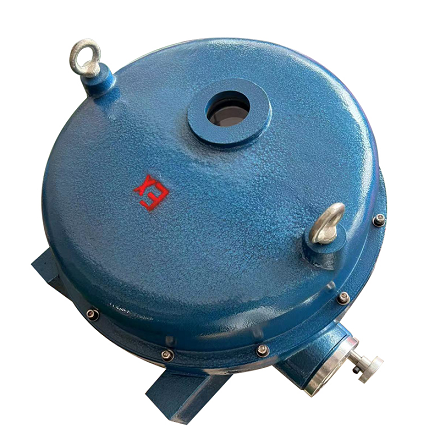

3720 Kwartslag elektrische actuator
Functies en kenmerken van de intelligente elektrische actuator uit de 3720-serie:
Besturingsmodule maakt gebruik van geavanceerde hybride geïntegreerde schakeling, met krachtige functies.
Niet-opdringerige afstandsbedieningsfunctie: parametrering en instelling zonder het deksel te openen, handmatige bediening ter plaatse, uitgangscontactfeedback en weergave van handmatige/automatische werkstatus.
De besturingsmodule maakt gebruik van menu-instellingen, eenvoudige en handige parameterinstellingen en functie-aanpassingen.
Functie voor het instellen van het ingangssignaal: kies analoge besturing (DC4 ~ 20mA) of schakelbesturing (AC220V) volgens de werkomstandigheden, de bedrading is onafhankelijk en interfereert niet met elkaar, beide kunnen een DC4 ~ 20mA-feedbacksignaal uitvoeren.
Klepstandweergave en storingsalarmfunctie met ingangssignaal en klepstandweergavefunctie, en signaal-, handmatige/automatische, positieve/omgekeerde actie, limiet- en storingsindicator.
Actietijd, geheugenfunctie actienummer.
Kalibratiefunctie van ingangssignaal en feedbacksignaal om de regelnauwkeurigheid te verbeteren.
Anti-interferentiefunctie: stel de vertragingstijd voor de omgekeerde actie in om omgekeerde schokken te voorkomen.
Nulpunt- en slagkalibratie, handig en nauwkeurig, kan op elke positie worden ingesteld.
Vier statusinstellingen voor SMS: volledig gesloten, volledig open, zelfinstellend (volledige slag) en op zijn plaats houden.
Elektronische limietfunctie: met in-place contactfeedback
Fout zelfdiagnosefunctie: kan het foutverschijnsel zelf diagnosticeren om de actuator te beschermen.
Overbelastingsbeveiligingsfunctie: overbelastingsbeveiligingstijd kan naar behoefte worden ingesteld.
Temperatuurbeveiligingsfunctie: temperatuurbeveiligingsschakelaar is in de motor geïnstalleerd om de motor te beschermen tegen verbranding.
Ingebouwde klikstructuur, redelijk algemeen ontwerp, compact mechanisme, klein formaat, pro-gewicht en goede warmteafvoer.
De aandrijving is zelfremmend na stroomuitval.
372: ontwerpserienummer, 372 is een intelligente elektrische actuator uit de 3720-serie
L: L is de lineaire aandrijving, R is de kwartslagaandrijving
S: S is een actuator van het gewone type
A: A geeft maatspecificatie aan, geeft aan met A, B, C
08: Het vertegenwoordigt uitgaande kracht of uitgaand koppel, zie model en specificaties
※: Het symbool voor de selectie
J: Kwartslagactuator met kruk met basis (opties)
Belangrijkste technische parameters van de intelligente actuator uit de 3720-serie
|
|
Artikelen |
3720 serie |
|
|||
|
|
Controlemechanisme |
Controle signaal |
DC4-20mA of AC220V schakelsignaal |
|
||
|
|
|
Feedback signaal |
DC4-20mA (belastingsweerstand kleiner dan of gelijk aan 500Ω) |
|
||
|
|
|
Dode zone |
Kan worden ingesteld Groter dan of gelijk aan {{0}}.2 procent, instelling buiten:1.0 procent -2.0 procent |
|
||
|
|
|
Nulpunt aanpassing |
Volledige slag |
|
||
|
|
|
Bereik aanpassing |
20-100％ |
|
||
|
|
|
Basisfout, retourverschil |
Kan worden ingesteld,{{0}}.4 procent -1.0 procent |
|
||
|
|
|
Controle limiet |
Elektronische begrenzing: automatische vergrendeling van het werkgebied |
|
||
|
|
|
Testen openen |
Precisiepotentiometers van geleidende kunststof |
|
||
|
|
|
Overbelastingsbeveiliging |
Downtime-vertraging kan worden ingesteld |
|
||
|
|
|
Fout bescherming |
Motoruitschakelbeveiliging wanneer de actuator niet beweegt vanwege een fout |
|
||
|
|
|
Kalibratie stuursignaal |
Kalibratiebevestiging van de bovenste en onderste stuursignaallimieten is beschikbaar |
|
||
|
|
|
Feedbacksignaal kalibratie |
De instelbare boven- en ondergrenswaarde voor feedbackafwijking is minder dan 0,5 procent |
|
||
|
|
|
Andere functies |
Vooruit en achteruit, boven- en onderlimieten, handmatig/automatisch, foutcontactterugmelding (capaciteit minder dan 250V 100mA) |
|
||
|
|
Stroom |
Stroomvoorziening |
AC220V +10% -15% 50Hz |
|
||
|
|
|
Rij motor |
AC omkeerbare enkele motorreductor |
|
||
|
|
|
Hele machinekracht |
Een type |
B-type |
C-type |
|
|
|
|
|
50VA |
150 VA |
225 VA |
|
|
|
Subsidiair mechanisme |
Afstandsbediening |
On-site handmatige bediening en foutopsporing in menu-instellingen |
|
||
|
|
|
Handmatig mechanisme |
Draagbare handmatige zwengel |
|
||
|
|
Montage voorwaarden |
Omgevingstemperatuur |
-10 graden - plus 60 graden |
|
||
|
|
|
Toegestane trillingen |
Onder 2.5G |
|
||
|
|
|
Relatieve vochtigheid |
Onder de 95 procent |
|
||
|
|
|
Omgevingsgassen |
Geen bijtend gas |
|
||
|
|
|
Externe bedrading |
Signaallijnen afgeschermd en gescheiden van hoogspanningslijnen |
|
||
|
|
|
Bedradingsinterface |
2-G1/2" |
|
||
|
|
|
Beschermingsniveau |
IP65 |
|
||
ModelSpecificatietabel
|
Kwartslag aandrijving |
|||
|
Model |
Uitgangskoppel |
Actie tijd |
Maximale draaihoek |
|
372RSA-02 |
20 |
6.2 |
90o |
|
372RSA-05 |
50 |
14.2 |
|
|
372RSB-10 |
100 |
17.9 |
|
|
372RSB-20 |
200 |
30.0 |
|
|
372RSC-40 |
400 |
12.9 |
|
|
372RSC-60 |
600 |
21.5 |
|
Prestatie-indicatoren
