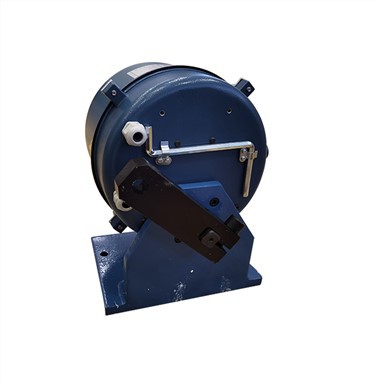

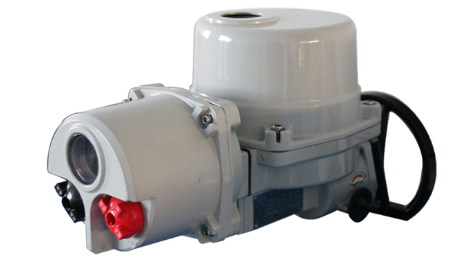

Elektrische actuator
Elektrische actuatoren uit de QT-serie worden gebruikt om kleppen te regelen die 0 graden -90 graden roteren en andere soortgelijke producten, zoals vlinderkleppen, kogelkranen, dempers, klepkleppen, plugkleppen, afsluiters, enz. Ze kunnen op grote schaal worden gebruikt in verschillende industrieën, zoals petroleum, chemische industrie, waterzuivering, scheepsbouw, papierproductie, energiecentrales, verwarming en verwarming, gebouwautomatisering, lichte industrie, enz. Het gebruikt een 380V/220V/110V AC-voeding. DC24V DC-voeding is de aandrijfvoeding en 4-20mA-stroomsignaal of 0-10VDC-spanningssignaal is het regelsignaal, dat de klep naar de gewenste positie kan verplaatsen en de automatische regeling ervan kan realiseren. Dit product heeft CE- en explosieveilige certificering verkregen en de productkwaliteit is gegarandeerd.
Mian-functies
1. Schelp
De behuizing is gemaakt van een harde aluminiumlegering, geanodiseerd en gecoat met polyesterpoeder, met een hoge corrosiebestendigheid, beschermingsniveau IP67, NEMA4 en 6 en er zijn ook vlamvertragende uitvoeringen beschikbaar.
2. Motor
Volledig omsloten kooiankermotor, klein formaat, groot koppel, lage traagheidskracht, isolatieniveau van klasse F, ingebouwde oververhittingsbeveiliging om oververhitting en schade aan de motor te voorkomen.
3. Handmatige structuur
Het ontwerp van het handwiel zorgt voor veiligheid, betrouwbaarheid, arbeidsbesparing en een klein formaat. Wanneer de stroom is uitgeschakeld, trekt u aan de koppelingshendel voor handmatige bediening. Wanneer de stroom is ingeschakeld, wordt de koppeling automatisch gereset. (Opmerking: wanneer de motor niet is ingeschakeld, blijft de elektrische actuator in een permanente handmatige staat)
4 Indicator
Het is geïnstalleerd op de centrale as om de positie van de klep te observeren. De spiegel neemt een convex lensontwerp aan, dat geen water verzamelt en handiger is om te observeren.
5. Droger
Het wordt gebruikt om de temperatuur te regelen, condensatie van vocht in de actuator als gevolg van temperatuur- en weersveranderingen te voorkomen en de interne elektrische componenten droog te houden.
6. Eindschakelaar
Mechanische en elektronische dubbele limiet. De mechanische limietschroef is instelbaar, veilig en betrouwbaar; de elektronische limietschakelaar wordt aangestuurd door een nokkenmechanisme en het eenvoudige aanpassingsmechanisme kan de positie nauwkeurig en gemakkelijk instellen. Er is geen batterijondersteuning vereist. (De microschakelaarcontacten zijn allemaal zilveren contacten)
7 Overbelastingsbeveiliging
Het kan overbelastingsbeveiliging bieden. Wanneer de klep vastzit of er een vreemd voorwerp is, wordt de motorvoeding automatisch losgekoppeld, wat de klep en de elektrische actuator effectiever beschermt tegen schade. (Dit is ingesteld voordat het de fabriek verlaat, wijzig de instellingen niet naar eigen goeddunken)
8. Zelfblokkerend
Het nauwkeurige dubbele wormwielmechanisme kan efficiënt een groot koppel, hoge efficiëntie, laag geluidsniveau, lange levensduur, zelfblokkerende functie overbrengen, omkering voorkomen en het transmissiedeel is stabiel en betrouwbaar. Het is in de fabriek gevuld met zeer efficiënt vet en er is geen bijtanken vereist.
9 Antislipbouten
Bij het verwijderen van de buitenste schil zitten de bouten vast aan de schil en vallen er niet af. De buitenste bouten zijn allemaal gemaakt van roestvrij staal.
10. Installatie
De installatieafmetingen zijn in overeenstemming met de internationale normen ISO5211. De aandrijfasbus kan indien nodig worden verwijderd en bewerkt. Het heeft een sterke aanpasbaarheid en kan verticaal of horizontaal worden geïnstalleerd.
11. Schakeling
Het regelcircuit voldoet aan de standaard voor eenfase- of driefasevoeding, de circuitindeling is compact en redelijk en de bedradingsklemmen kunnen effectief voldoen aan de vereisten van verschillende extra functies. De klepschakelaar heeft een passieve contactuitgang (kan afzonderlijk worden verwerkt volgens de vereisten van de klant).
12. Intelligente module
Er wordt gebruikgemaakt van een besturingskaart met een hoge integratie en een zeer laag stroomverbruik van een single-chip microcomputer en een analoog circuit. Bovendien wordt er gebruikgemaakt van een volledig metalen externe installatie om de warmtebron van de actuatormotor effectief te isoleren van de besturingskaart, wat de anti-interferentieprestaties en temperatuurbestendigheid van de software en hardware aanzienlijk verbetert.
13. Digitale weergave van de klepstand
Wanneer de actuator geopend of gesloten wordt, wordt de positieverandering in realtime in grote cijfers op het LCD-scherm weergegeven.
14. Automatische aanpassing
De intelligente actuator detecteert automatisch de fasevolgorde van de aangesloten driefasenvoeding. De gebruiker hoeft geen rekening te houden met de fasevolgorde van de driefasenvoeding.
Technische gegevens
Ingangsspanningsbereik: driefasen: AC342V~418V 50/60Hz (speciale spanning moet worden aangepast).
Enkelfase: AC198V ~ 242V 50/60HZ (speciale spanning moet worden aangepast).
Wanneer er een storing optreedt, wordt dit direct op het LCD-scherm weergegeven.
Zorg voor 1 externe monostabiele relaisfeedback.
Zorg voor 1 monostabiele alarmrelaisfeedback (optioneel).
Alle in- en uitgangssignaalkanalen zijn foto-elektrisch geïsoleerd (kunnen een piekspanning van 2000 V weerstaan).
Positiefeedback 4~ 20mA signaalbelastingweerstand: 50Ω -750Ω, nauwkeurigheid: 0,5%; De aandrijfeenheid is direct in de controller geïntegreerd en kan motoren onder 500W direct aansturen.
Bedrijfstemperatuurbereik: -20 graden ~+70qC. Direct geïnstalleerd op de elektrische actuator,
Beschermingsgraad IP65 (indien hogere eisen worden gesteld, gelieve dit bij de bestelling te vermelden).
Bedrijfsvochtigheidsbereik: Minder dan of gelijk aan 90% RV, geen condensatie, geen sterk corrosief, ontvlambaar of explosief gas of stof in de omgeving.
Prestaties profs
Klemmenblok: *Voldoende klemmen voor gebruiksgemak, tot 22 klemmen *Zorgt voor stevigheid, strakke bedrading en extreem hoge betrouwbaarheid
Verwarming: *7~10W, keramische afdekking, fungeert ook als thermostaat om de temperatuur aan te passen, voorkomt oververhitting, schakelt automatisch uit bij 65 graden * Geen risico op lekkage
Anti-valbouten: *De dekselbouten zijn speciaal ontworpen om te voorkomen dat ze eraf vallen tijdens onderhoud en montage. *Alle externe bouten zijn gemaakt van roestvrij staal en zullen niet roesten.
Koppelschakelaar: *De klepbehuizing kan vastlopen door de instroom van onzuiverheden. De koppelschakelaar schakelt automatisch de stroomtoevoer uit om de motor en interne elektronische en mechanische onderdelen te beschermen wanneer het koppel wordt overschreden.
Structuur
De elektrische actuator bestaat hoofdzakelijk uit de volgende onderdelen:
Schelp: inclusief de buitenste schil en de basis;
Aandrijving: met behulp van een volledig omsloten kooiankermotor met hoge prestaties als energiebron;
Transmissiemechanisme: dubbele wormwieloverbrenging en koppeling;
Proportionele regeling: gescheiden van het mechanische gedeelte om de betrouwbaarheid te verbeteren;
Koppelschakelaar en eindschakelaar; Openingsdetectie en feedback.
Kleppositie transmissie
Optionele kleppositietransmissiecomponenten kunnen worden gebruikt om de klepopeningsgraad (percentage) in de vorm van elektrische signalen naar de controller of hostcomputer te verzenden. Potentiometer (standaard) uitgangsweerstandswaarde verandert. De potentiometerweerstand is 560 ohm. Neem contact met ons op als u andere weerstandswaarden nodig hebt.
Geïntegreerd type
De geïntegreerde besturingskast integreert bidirectioneel starten van de motor, in- en uitgangssignaalverwerking en diverse beveiligingsfuncties.
1) Het heeft een lokale/afstandskeuzeschakelaar en een lokale schakelaar voor het openen/sluiten van de klep;
2) De externe status kan communiceren met de hostcomputer (PLC, enz.), de signalen voor het openen/sluiten van de klep en andere schakelbesturingssignalen ontvangen en de kleppositie en het passieve contactsignaal met overkoppel terugkoppelen;
3) Het beschikt over fasevolgorde-identificatie (om te voorkomen dat de driefasen-wisselstroomvoeding wordt aangesloten op de verkeerde fasevolgorde, wat resulteert in de verkeerde werkingsrichting van de klep), faseverlies, overstroom en andere beveiligingsfuncties.
Proportionele aanpassing
De elektrische actuator past de kleppositie proportioneel aan op basis van het ontvangen 4~20mA DC-regelsignaal.
1) Automatisch de beste regelnauwkeurigheid bereiken via een adaptief algoritme, meestal is de regelnauwkeurigheid in stationaire toestand hoger dan 2%;
2) Isoleer en voer 4~20mADC kleppositiesignaal (percentage) uit; 3) De openingsmodus kan worden ingesteld: meestal komt 4mA overeen met een nulgradenopening van de klep en 20mA komt overeen met een volledige gradenopening van de klep. Via deze parameterinstelling komt 4mA overeen met een volledige graden en 20mA komt overeen met een nulgradenopening;
4) De signaal-uit-actie kan worden ingesteld (de uitvoeringsactie van het product wanneer het 4~20mA-besturingssignaal verloren gaat): stop op zijn plaats, open op zijn plaats of sluit op zijn plaats;
5) De gevoeligheid is instelbaar. Wanneer de traagheid van de klep groot is of de belasting drastisch verandert, kan het elektrische mechanisme herhaaldelijk het regelsignaal gaan volgen, dat wil zeggen het oscillatiefenomeen. Door de gevoeligheid te verminderen, kan de oscillatie effectief worden geëlimineerd.
