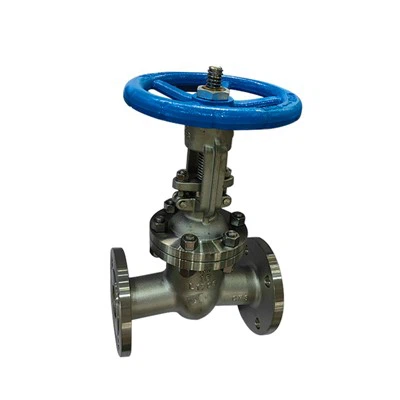

Roestvrij stalen schuifafsluiter
Productoverzicht
Het openende en sluitende deel van de schuifafsluiter met zachte afdichting is de schuifplaat. De bewegingsrichting van de schuifplaat staat loodrecht op de richting van de vloeistof. De schuifafsluiter kan alleen volledig worden geopend en volledig gesloten en kan niet worden aangepast of gesmoord. De poort heeft twee afdichtingsvlakken. De twee afdichtingsvlakken van het meest gebruikte model schuifafsluiter vormen een wigvorm. De wighoek varieert afhankelijk van de klepparameters. De nominale diameter is DN50 ~ DN1200 en de bedrijfstemperatuur is kleiner dan of gelijk aan 120 graden. De schuifplaat van de zacht afdichtende schuifafsluiter is integraal bekleed met rubber en de rubberen vervormingscompensatiefunctie zorgt voor een goede afdichting en geen lekkage. Het product heeft een breed scala aan toepassingen en kan worden gebruikt op pijpleidingen onder verschillende werkomstandigheden in de metallurgie, steenkool, elektriciteit, aardolie, chemicaliën, farmaceutische industrie, milieubescherming, waterbehandeling en andere industrieën met werktemperaturen van -20~ 120 graden om pijpleidingmedia af te sluiten of aan te sluiten.
Productoverzicht
Het openende en sluitende deel van de metalen afdichtende schuifafsluiter is de schuifplaat. De bewegingsrichting van de schuifplaat staat loodrecht op de richting van de vloeistof. De schuifafsluiter kan alleen volledig worden geopend en volledig gesloten, maar kan niet worden aangepast of gesmoord. De poort heeft twee afdichtingsvlakken. De twee afdichtingsvlakken van de meest gebruikte schuifafsluiter vormen een wigvorm. De wighoek varieert afhankelijk van de klepparameters, meestal 50 graden en 2 graden 52' als de mediumtemperatuur niet hoog is. De schuifplaat van de wigschuifafsluiter kan tot een geheel worden gemaakt, een zogenaamde starre poort; Er kan ook een poort van worden gemaakt die een lichte vervorming kan veroorzaken om het vakmanschap te verbeteren en de afwijking van de hoek van het afdichtingsoppervlak tijdens de verwerking te compenseren. Dit soort poort. De plaat wordt veerkrachtige poort genoemd.

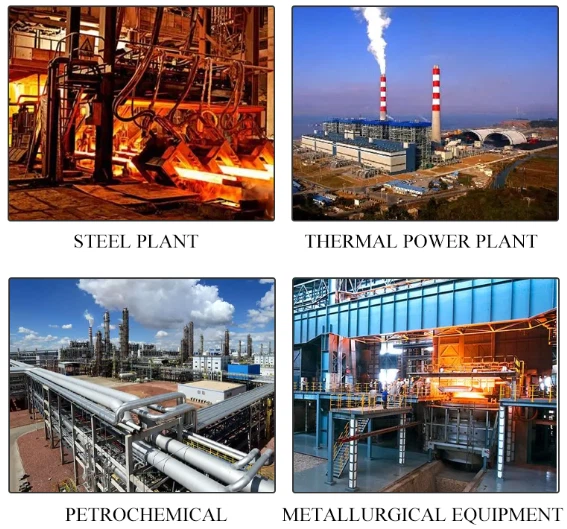

Toepassingen
Algemene vereisten
1. De specificaties en categorieën van schuifafsluiters met zachte afdichting moeten voldoen aan de eisen van de pijpleidingontwerpdocumenten.
2. Het model van de schuifafsluiter met zachte afdichting moet worden aangegeven met de nationale standaardnummervereisten. Als het een ondernemingsstandaard betreft, moet de relevante beschrijving van het model worden vermeld.
3. De werkdruk van de zachtafdichtende schuifafsluiter moet groter zijn dan of gelijk zijn aan de werkdruk van de pijpleiding. Zonder de prijs te beïnvloeden, moet de werkdruk die de klep kan weerstaan groter zijn dan de werkelijke werkdruk van de pijpleiding. Beide zijden van de zachtafdichtende schuifafsluiter moeten hier bestand tegen zijn als deze gesloten is. 1,1 maal de klepwerkdruk zonder lekkage; wanneer de klep open is, moet het kleplichaam bestand zijn tegen tweemaal de werkdruk van de klep.
4. De productiestandaard voor schuifafsluiters met zachte afdichting moet het nationale standaardnummer vermelden waarop deze is gebaseerd. Als het een ondernemingsstandaard betreft, moet het ondernemingsdocument bij het koopcontract worden gevoegd.
Standaard Kwaliteit
1. Het materiaal van het kleplichaam moet voornamelijk van gietijzer, gietstaal, roestvrij staal en 316L zijn, en de kwaliteit en feitelijke fysische en chemische testgegevens van het gietijzer moeten worden aangegeven.
2. Het materiaal van de klepsteel moet van roestvrij staal (2CR13) zijn. Kleppen met een grote diameter moeten ook roestvrijstalen ingebedde stelen hebben.
3. Het moermateriaal is gegoten aluminium, messing of gegoten aluminiumbrons, en de hardheid en sterkte zijn groter dan die van de klepsteel.
4. De hardheid en sterkte van het materiaal van de klepsteelbus mag niet groter zijn dan die van de klepsteel, en mag geen elektrochemische corrosie veroorzaken bij de klepsteel en het kleplichaam wanneer deze in water worden ondergedompeld.
Materiaal van afdichtingsoppervlak
① Schuifafsluiters met zachte afdichting zijn er in verschillende categorieën, met verschillende afdichtingsmethoden en materiaalvereisten;
② Voor gewone schuifafsluiters moeten het materiaal, de bevestigingsmethode en de slijpmethode van de koperen ring worden uitgelegd;
③Fysische, chemische en hygiënische testgegevens van zacht afgedichte schuifafsluiters en rubberen voeringmaterialen voor klepplaten;
Pakking van de klepas
① Omdat de zacht afdichtende schuifafsluiters in het pijpleidingnetwerk meestal niet vaak openen en sluiten, moet de pakking meerdere jaren inactief zijn, veroudert de pakking niet en blijft het afdichtende effect lange tijd behouden;
② De kleppakking moet ook een permanent afdichtend effect hebben als deze bestand is tegen veelvuldig openen en sluiten;
③Gezien de bovenstaande vereisten streeft men ernaar dat de klepaspakking levenslang of langer dan tien jaar niet wordt vervangen;
④ Als de pakking moet worden vervangen, moet bij het ontwerp van de pneumatische klep rekening worden gehouden met maatregelen om deze onder waterdruk te vervangen.
