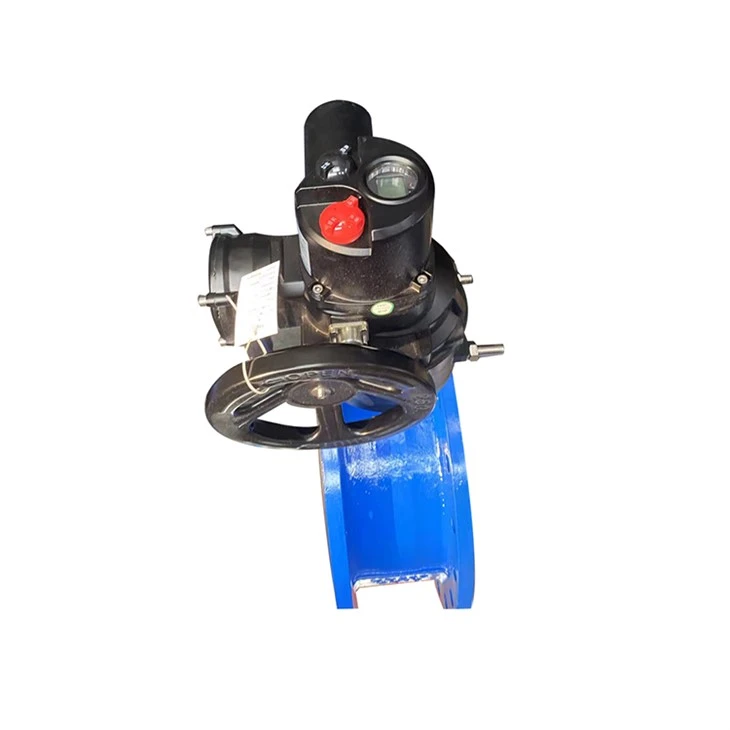

Elektrische flens zachte afdichting vlinderklep
Vlinderklep (ook bekend als flipklep) is een regelklep met een cirkelvormige klepschijf of schijf als sluitdeel. Het bestaat voornamelijk uit een kleplichaam, een klepsteel, een vlinderplaat en een afdichtingsring. Het kleplichaam is cilindrisch, met een korte axiale lengte en ingebouwde vlinderplaat. De vlinderplaat van de vlinderklep is geïnstalleerd in de diameterrichting van de pijp. In het cilindrische kanaal van het vlinderkleplichaam roteert de schijfvormige vlinderplaat rond de as en de rotatiehoek ligt tussen 0 graden en 90 graden. Wanneer deze naar 90 graden roteert, is de klep volledig open.
Belangrijkste kenmerken
1. Het ontwerp is nieuw en verstandig, de structuur is uniek, het gewicht is licht en het kan snel worden geopend en gesloten.
2. Het bedieningskoppel is klein, de bediening is handig, arbeidsbesparend en handig.
3. Het kan op elke locatie worden geïnstalleerd en is eenvoudig te onderhouden.
4. De afdichtingen kunnen worden vervangen en de afdichtingsprestaties zijn betrouwbaar en zorgen voor een tweerichtingsafdichting en nul lekkage.
5. Het afdichtingsmateriaal is bestand tegen veroudering, corrosie en heeft een lange levensduur.
Ontwerp- en productienormen
Ontwerpnormen: GB/T12238-1989
Flensaansluitingsafmetingen: GB/T9113.1-2000; GB/T9115.1-2000; JB78
Structuurlengte: GB/12221-1989
Druktest: GB/T13927-1992; JB/T9092-1999
Vlinderkleppen met zachte afdichting en flens zijn geschikt voor luchtleidingen waar water, olie, enz. het medium is, zoals in de metaalindustrie, de chemische industrie, de elektriciteitssector, gemeentelijke techniek en waterzuiveringsinstallaties. Ze spelen een rol bij het afsluiten van vloeistoffen en het regelen van de mediumstroom.
Functies:
1. Deze vlinderklep heeft een nieuw ontwerp en structuur, een klein formaat en een licht gewicht.
2. De vlinderplaat maakt gebruik van dubbele excentriciteit, waardoor deze snel opent en sluit, en de bediening is licht en arbeidsbesparend.
3. De vlinderplaat is voorzien van dubbele excentriciteit, waardoor er geen wrijving ontstaat tussen de vlinderplaat en de afdichtring.
Het afdichtingsoppervlak is slijtvast en heeft een lange levensduur. De afdichting is betrouwbaar en eenvoudig aan te passen.
Soorten vlinderklepflenzen
Vlinderklepflens wordt flensplaat of flensdelen genoemd. Het is een product dat kleppen en leidingen in pijpleidingen verbindt. Speciale vlinderklepflenzen zijn hetzelfde als gewone flenzen, maar de binnenste gaten zijn anders. De speciale flens voor vlinderkleppen heeft een klein binnenste gat en een extra sleuf voor het inbrengen van leidingen.
Vlinderklepflenzen kunnen individueel of gecombineerd zijn, zoals flenzen aan beide uiteinden van de klep om de installatie van bouten te vergemakkelijken. De flens-tot-flensverbinding tussen het ene uiteinde van de pijp en het andere uiteinde, of de verbindingsverbinding, verwijst naar een opvouwbare verbinding waarin flenzen, pakkingen en bouten met elkaar zijn verbonden als een set gecombineerde afdichtingsstructuren. Pijpflenzen verwijzen naar pijpleidingapparaten. De flens die wordt gebruikt voor centrale leidingen verwijst naar de flens van de klep. De flens heeft gaten. Bouten verbinden de twee flenzen stevig en de flenzen worden afgedicht met pakkingen.
[Materiaal vlinderklepflens]
NR. 20A,105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L
[Afdichtingsoppervlaktevorm]
Vlak oppervlak (FF), verhoogd oppervlak (RF), bol oppervlak (M), hol oppervlak (F), hol en bol oppervlak (MF), pen-oppervlak (T), groefoppervlak (G), messing- en groefoppervlak (TG), ringverbindingsoppervlak (RJ).
[Volgens de normen van de petrochemische industrie]
Schroefdraadflens (PT), stomplasflens (WN), vlakke lasflens (SO), moflasflens (SW), losse flens (LJ), flensafdekking (niet vermeld).
[Volgens de normen van de machine-industrie]
Integrale flens, stomplasflens, vlakke plaatlasflens, stomplasringplaat losse flens, vlakke lasringplaat losse flens, geflensde ringplaat losse flens, flensafdekking.
Algemene kennis
De flensvlinderklep introduceert het zelfdichtende ontwerpconcept, waarbij de verbinding tussen de klepschijf en de klepas een gepatenteerde pull-out pin-structuur aanneemt. De belangrijkste kenmerken van deze klep zijn betrouwbare afdichting, bidirectionele afdichting en een strakke verbinding zonder losraken, waardoor de klep lang meegaat. De kenmerken zijn als volgt:
Tweerichtingsafdichting Doorgaans kunnen traditionele vlinderkleppen vanwege hun structurele redenen niet goed afdichten onder de werkdruk in de tegenovergestelde richting (niet bevorderlijk voor de afdichtingsrichting). Momenteel zijn er geen verplichte bepalingen voor tweerichtingsafdichting in relevante nationale normen. Dit komt omdat:
1. Pas het zelfdichtende ontwerpconcept toe De klepschijfafdichtingsring is direct in de klepschijf ingebed met rubber in een zigzagvorm, zonder dat er drukringen of bouten nodig zijn. Dit vermijdt de ongelijkmatige spanning op de afdichtingsring die wordt veroorzaakt door de traditionele boutdrukplaatafdichting, waardoor de bouten eraf vallen en de afdichtingsring voortijdig wordt beschadigd. Het probleem. Onder invloed van de werkdruk in de tegenovergestelde richting genereert de afdichtingsring een zelfdichtende kracht, die de specifieke afdichtingsdruk verhoogt en de klepzitting strak drukt. Hoe groter de werkdruk in de tegenovergestelde richting, hoe groter de zelfdichtende kracht, waardoor de afdichtingsring en de klepzitting De combinatie is strak en bereikt een tweerichtingsafdichtingseffect.
2. De klepschijf heeft een goede stijfheid en vervormt niet gemakkelijk. De klepschijf van vlinderklep DN300 of hoger heeft een dubbele vlakke plaat truss flow structuur, die een kleine stromingsweerstand en een goede stijfheid heeft. Het is niet gemakkelijk om te vervormen onder omgekeerde werkdruk, zodat de afdichtring niet zal afwijken van het beste afdichtingspunt van de klepzitting als de klepschijf vervormt. , waardoor het afdichtende effect van de afdichtring wordt gewaarborgd.
3. Rubberen afdichtring heeft een lange levensduur (1) Door het zelfdichtende ontwerpconcept behoudt de kleine interferentie tussen de rubberen ring en de roestvrijstalen klepzitting alleen de initiële afdichting, dus de specifieke druk die nodig is voor afdichting neemt toe naarmate de systeemdruk toeneemt. (2) Bovendien is er een zogenaamde "ademende" groef voor de elasticiteit van het rubber om plaats te maken in de zigzaggroef, zodat het rubber een bepaalde uitzettingsruimte heeft wanneer het onder druk staat, zodat elastische vermoeidheid niet zal optreden bij langdurig werk, dus de afdichting De levensduur van de ring wordt aanzienlijk verlengd in vergelijking met traditionele typen.
