De elektrische actuator uit de SKD-serie is speciaal ontworpen voor de cementindustrie. Deze kan niet alleen voldoen aan de multi-rotatie, maar kan ook een groot koppel leveren. Hij ontvangt 4-20mA analoog signaal van de modulaire module of de computer, voert het koppel of de stuwkracht uit en automatisch bedient de actuator om de automatische modulering uit te voeren.
Geclassificeerd volgens de controlefunctie
Integratie proportionele modulerende elektrische actuator
De elektrische actuator kan de analoge DC-besturingssignalen ontvangen van de computer, het DCS-systeem van de regelaar, enzovoort. De draaihoek (of verplaatsing) van de uitgaande as is evenredig met de ingangssignalen. De actuator voert zijn regeltaak automatisch uit.
Op afstand bestuurbare elektrische actuator
Het ontvangt een aan-uitsignaal of relaissignaal, waardoor de uitgaande as op elke positie kan stoppen. Voer ondertussen een 4-20ma DC-feedbacksignaal uit.
AAN-UIT-type of type met twee posities
Het ontvangt een aan-uitsignaal en de uitgaande as kan alleen stoppen in de volledig open of volledig gesloten positie en geeft een alarm af
Raadpleeg onze verkoopafdeling om nu te bestellen
Essentiële parameters

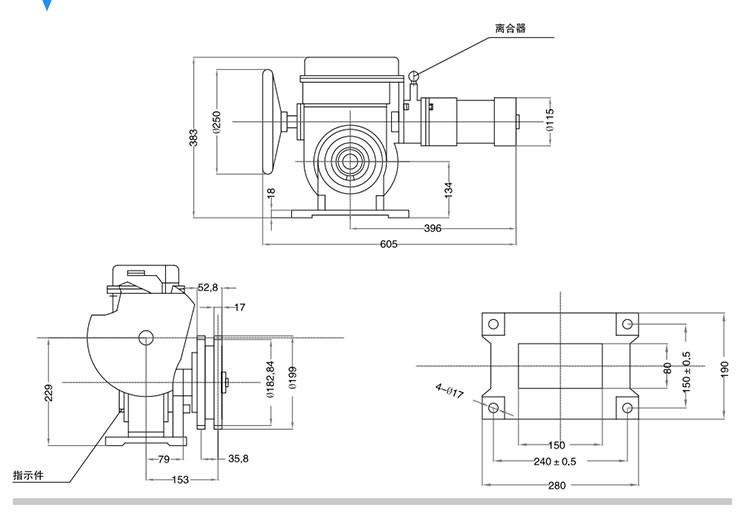

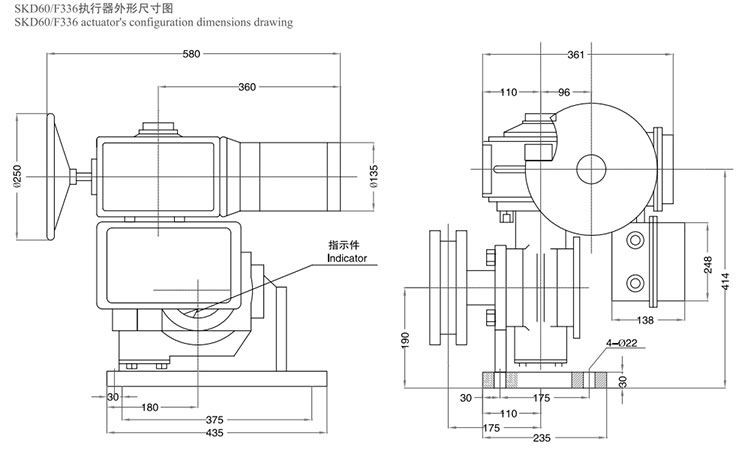

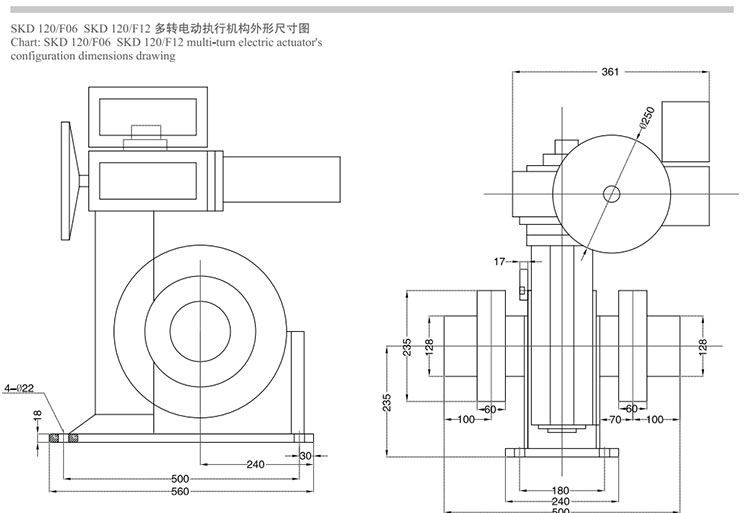

Installatiedimensiediagram
De maat kan worden aangepast aan de vereisten
Raadpleeg onze verkoopafdeling om nu te bestellen
Configuratiekarakteristieken van elektrische actuatoren.
Lokale native bedieningsfunctie. Het product is uitgerust met een magnetische schakelaar zonder verbindingsas, die kan worden in- en uitgeschakeld door middel van een schakelaar en aan/uit kan worden geschakeld naar de actuator.
Beveiligingsfunctie tegen overkoppel.Actuator is uitgerust met een koppelbeschermingsmeting, de rol van het koppel kan nauwkeurig worden gemeten klep, wanneer meer dan het ingestelde bereik, gelegen in een actuatorkoppelschakelaar, het signaal naar het regelcircuit zendt, het circuit een geheugenfunctie heeft, zal vergrendelen actuator loopt in de richting van het uitgangssignaal, motor slaat af, om de klep en actuatoraandrijving en motor te beschermen. Wanneer de mechanische koppelstoring is geëlimineerd, wordt de actuator uitgeschakeld of wordt het signaal in een oogwenk omgekeerd om terug te keren naar normaal werk.
Speciale servomotor. De eenfasige of bidirectionele motor die door de actuator wordt gebruikt, heeft een speciale motor met een hoog startkoppel, een lage rotatietraagheid, een kleine startstroom en goede servokarakteristieken. De motor mag frequent starten en mag 1200 keer per uur starten.
Thermische beveiliging van de motor. Actuatormotorfittingen zijn uitgerust met een thermische beveiligingsschakelaar, de schakelaar is aangesloten op het stuurcircuit, abnormaal wanneer de motor oververhit raakt, de interne temperatuur hoger dan 130 graden, de thermische schakelaar wordt automatisch uitgeschakeld, tegelijkertijd regelt hij het stroomcircuit van de motor, Om de motor en actuator te beschermen, zal het circuit weer gaan werken wanneer de motorkoeling weer wordt ingeschakeld.
SlagcontrolemechanismeDe besturing is gebaseerd op de absolute encoder die op de actuator is gemonteerd. De absolute encoder is verbonden met de aandrijfas van de actuator door middel van een reeks versnellingen, die automatisch kunnen worden ingesteld zonder microschakelaar.
Positie indicator.De uitgangsstroom is de positie-indicator: alle specificatie-actuators zijn uitgerust met het stroomconversiecircuit, de uitgangspositie-feedbackstroom, die kan worden gebruikt als positie-indicator of als vergelijking met het ingangssignaal. Uitgangsstroom 4-20mA DC. Uitgangsimpedantie van 750 ohm, constante stroomuitgang.
Signaalvergrendelingsfunctie. Alle externe regelactuators met automatische detectie van 4-20 een analoge signaalcircuitcircuitfunctie. Als er een foutsignaal is, kan de actuator ter plaatse blijven en ook draaien om de locatie van het noodgeval in te stellen.
Dynamisch remmen.Dynamisch remmen is ook de standaardconfiguratie van de elektrische actuatoren van mijn bedrijf. Het kan voorkomen dat de motortraagheid te groot is omdat de klep doorschiet, veroorzaakt door de dynamische rem, de elektrische remmethode gebruikt, met nauwkeurige klepstandsensor klepslag, door een regelcircuit om de werking van de motor en nauwkeurige positionering te regelen.
Automatische fase driefasige elektrische actuatorbedrading hoeft geen rekening te houden met fasevolgorde, het stuurcircuit wordt geleverd met automatische fasedetectiefunctie, kan actuator en klep beschermen vanwege de schade veroorzaakt door de faseverlenging.
Raadpleeg onze verkoopafdeling om nu te bestellen
Verschil tussen de twee foto's
VerpakkingsdetailsRaadpleeg onze verkoopafdeling om nu te bestellen
