DZW Multi Turn Electric Valve Actuator

Multi Turn Gate Valve Actuator in Building Materials

DZW Series Electric Valve Actuator is een nieuwe generatie producten die onafhankelijk door ons bedrijf zijn ontwikkeld op basis van de originele volwassen producten, die de structuur verbetert en perfectioneert, de beschermingsprestaties en belangrijke componenten optimaliseert. Het heeft de voordelen van compacte structuur, klein formaat, mooi uiterlijk, stabiele en betrouwbare prestaties. Het goede beschermingsniveau kan voldoen aan de behoeften van verschillende ontwerpen: explosie - Proof Integral op - Uit type, integraal modulerend type.

DZW -serieproducten worden gebruikt om de opening en sluiting van kleppen te regelen. Het is geschikt voor poortkleppen, wereldkleppen, sluit - uit kleppen, diafragmekleppen en de afgeleide producten kunnen worden gebruikt voor kogelvensters, vlinderkleppen en dempers, enz.

Kenmerken van elektrische actuatoren

Deze serie Electric Valve Actuator heeft de volgende functies:

• Compacte en robuuste constructie, lichtgewicht.

• breed scala aan koppelvariatie (multi - beurt: 100-3500 nm).

• Hard geanodiseerde aluminium behuizing binnen en buiten met externe verfcoating op hoge temperatuur voor gebruik tegen een ernstige industriële omgeving.

• Behuizing maakt gebruik van radiale afdichtingen & o - ringen die bescherming bieden aan waterdichte IP67 en optionele waterdichte LP68.

• LSO5211 -standaard.

• Het identificeert en corrigeert automatisch fasen. Automatische fasefoutbescherming beschermt de veiligheid van apparatuur.

• Betrouwbaar mechanisch koppeldetectiesysteem dat een veilige werking biedt in overbelastingsconditie.

• Groot formaat venster en indicator biedt een betere positie -indicatie van een afstand.

• Aantal lokale opties voor positiebesturing om eenvoudige inbedrijfstelling en veldbediening te bieden.

Technische parameters

Conventionele voeding: 380V/220VAC

Regelsignaal: 4 ~ 20 mA analoge ingang, compatibel met PLC -afstandsbediening

Temperatuurbereik: -40c +80 c (Speciale modellen ondersteunen -40c +540 c)

Beschermingscijfer: IP67

Nominale druk: PN2.5 - 300 (Hoge druktype ondersteunt druk zelfaanstaande afdichting)

Toepasselijke diameter: DN15-1800mm (geschikt voor verschillende industriële pijpleidingen)

Actuator Type: DZW Intelligent Electric Actuator

Opening en sluitingstijd: conventionele modelopening en sluitingscyclus kleiner dan of gelijk aan 10 minuten (minder dan of gelijk aan 30 minuten voor speciale modellen)

Toepasselijk media: water, stoom, olie, sterk oxiderende media (zoals salpeterzuur), stof - met gassen zoals ureum, corrosieve chemische vloeistoffen (moet kleplichamen van overeenkomstige materialen selecteren)

Display Module: LCD Full Chinese interface, ondersteuning non - invasieve foutopsporing en infrarood afstandsbediening

Beveiligingsfunctie: bescherming van faseverlies, automatische fasevolgordecorrectie, afsluiting van overbelasting

Flashlight dual - gebruik: In een noodgeval kan het handwiel worden overgeschakeld naar handmatige bewerking

Remote Interface: Standard RS485/Modbus Protocol (ondersteund door sommige modellen)

Productstructuur

DZW Multi Turn Electric Actuator

Control unit

1. Terminal box

De onafhankelijke afgesloten terminalbox zorgt voor de afdichtingsintegriteit van het elektrische deel van de elektrische actuator bij het uitvoeren op - site bedrading en voldoet aan de productexplosie - bewijsvereisten.

2. verzegelde structuur

De actuator neemt een dubbele {- verzegelde ontwerpstructuur aan om ervoor te zorgen dat de actuator volledig waterdicht en stofdicht is; Het standaard productbeschermingscijfer is IP67 en de hoogste kwaliteit kan IP68 bereiken.

3. Stroomtransmissie

De stroomoverbrenging van de actuator maakt gebruik van een precisieleductiemechanisme dat bestaat uit een bronzen legeringswormwiel en een stalen worm van legering. De wormwiel en worm lopen afzonderlijk in vet, wat geschikt is voor de maximale omgevingstemperatuur verschillen en maximaliseert de levensduur.

4. Uitgangsinterface

De actuatorflens voldoet aan ISO5210/5211 (GB12222/12223) normen, en biedt ook flensinterfaces die voldoen aan JB2920 -normen, en het kan speciaal worden aangepast volgens de eisen van de klant.

5. Shell anti - corrosie

Het buitenoppervlak van de actuator is geschilderd met een speciale aluminiumlegeringverf met een stoere verffilm en sterke hechting. Het heeft een sterke UV -weerstand, corrosieweerstand en hoge volheid, die de levensduur en zelf - reinigende eigenschappen van de coating volledig kunnen verbeteren en geschikt zijn voor verschillende harde productieomgevingen.

6. Motor

De motor neemt een lage traagheid en hoge koppelmotor aan, die snel het piekkoppel kunnen bereiken nadat de motor is gestart, en er is bijna geen over - limietbeweging wanneer niet opgewonden; Er is een precieze temperatuursensor in de motor en de over - temperatuurlimiet wordt ingesteld door het besturingssysteem om schade te voorkomen die wordt veroorzaakt door oververhitting van de motor.

7. LCD -interface

De LCD -interface kan tekstinformatie, grafische elementen en actuatorkenmerken weergeven.

8. Selectie van de besturingsmodus

De selectieve schakelaar "Remote" - "stop" - "Lokaal" geïnstalleerd op het lokale bedrijfsapparaat kan worden gebruikt om externe werking in te stellen (Remote Control) of lokale bediening (Local Control) of stop -modus . 9. Lokale elektrische bewerking "Open"- "{3}}}}-}}-}-}-"

Motorized Gate Valve

Standaard specificaties

Beschermingscijfer	Standaard IP67
Stroomvoorziening	Three {- fase AC380V - --460v 50/60Hz enkele fase: AC110V-AC220V DC24V AC24V 50/60Hz
Duty Cycle (op - uit)	S2-15 minuten
Duty Cycle (moduleren)	S4, 25%
Isolatiekwaliteit	F
Controlemethode	Lokale besturing/DCS/FCS (FieldBus Control System)
Motorbescherming	Oververhitting/overbelasting en kortsluiting/onmiddellijke omgekeerde/elektronische rembeveiliging
Koppelbeveiliging	Mechanisch koppel/elektronische koppelbeveiliging
Jambescherming	Bouw - in oververhitting bescherming
Herhaalbaarheidsfout	Minder dan of gelijk aan ± 1%
Basisfoutlimiet	Minder dan of gelijk aan 1%
Dode zone -instelling	0,1% -9,9% verstelbaar
Externe coating	Verf op hoge temperatuur
Omgevingstemperatuur	Standaard: -20-+60 Degree optioneel: -40-+70 diploma
Omgevingsvochtigheid	90%RH Max (non - condenseren)
Explosie - Proof Grade	Exdi, exdib ii bt4, exdib ii ct4 (IECEX/ATEX)
Functie	LCD Chinese / Engelse weergavevenster en lokale werkfunctie Zelffasevolgorde identificerende en fase -scheidingsbeveiliging Infraroodinstelling en controle Fout zelf - diagnosetechnologie Modbus RTU, Profidbus DP, Hart, FF, Deviceen (optioneel)
Signaal	A: Passief droog contact op afstand, signaal korte puls (inching) B: Passief droog contact op afstand, signaal lange puls (houd) C: Actief DC24V -signaal D: Actief AC220V -signaal E: Remote DC4-20MA-signaal
Feedbacksignaal	A: Open, Sluiten, STOP -signalen B: Foutsignaal C: Klep Positiesignaal (DC4-20MA, DC1-5V, DC0-10V) D: afstandsbedieningssignaal

Elektrisch en controle

Controlemethoden

Lokale besturing: knopbewerking, infrarood setter -werking

DCS

Schakelregeling op afstand: passief droog contact, DC24V

Analoge controle op afstand: DC4-20MA

ESD -controle

Intermitterende bedieningscontrole

Twee - draadbesturing

FCS (FieldBus Control System)

Uitgangssignaal

Op - uit type

6 sets van uitgangen van vaste contactsignaal, optionele definieerbare contacten

Speciale aanpassing: uitbreidbare 4-punts contactsignaaluitgang

Bustype

Modulerend type

6 sets van uitgangen van vaste contactsignaal, optionele definieerbare contacten

Analoge feedback: DC 4-20MA

communication protocol

Busbesturingsfunctie:

De communicatiemodule hanteert een onafhankelijke structuur die op het hoofdbord is gecombineerd om te voldoen aan de behoeften van verschillende communicatiemedia en verschillende communicatieprotocolsystemen. Momenteel ondersteunde communicatieprotocollen omvatten Modbus RTU, Profibus - DP V0/DP V1, HART, FF, Deviceen (optioneel).

Infrarood afstandsbedieningsfunctie:

De actuator maakt gebruik van geavanceerde infrarood afstandsbedieningstechnologie, waardoor de machinedialoog van de mens - via een verzegeld dialoogvenster mogelijk wordt zonder de actuatorafdekking te openen. Zelfs in gevaarlijke situaties kan de intrinsiek veilige afstandsbediening veilig de parameterinstelling en externe werking van de actuator uitvoeren.

Nauwkeurige koppelmeting en bescherming

Professioneel ontworpen koppelmeetsysteem om te zorgen voor bescherming van actuator overbelasting en real - Tijdbewaking van klepkoppelwijzigingen:

(Standaardconfiguratie)Mechanische koppelmeting: het traditionele mechanische koppeltriggermechanisme heeft de voordelen van volwassenheid, stabiliteit en betrouwbaarheid. We hebben het geoptimaliseerd en geüpgraded op basis van het oorspronkelijke koppel, waardoor het koppelapparaat gevoeliger wordt en de levensduur ervan sterk is verbeterd.

(Optioneel)Elektronische koppelmeting: door de reële - tijdstroom, spanning en magnetische flux van de motor te detecteren en te werken met de microcontroller voor uitgebreide berekeningen, wordt het nauwkeurige uitgangskoppel verkregen en wordt continue metingen bereikt; Dit systeem hoeft geen mechanische slijtage te overwegen, wat de betrouwbaarheid van het systeem verbetert.

Motorische meting en bescherming

Oververhitting: wanneer de motortemperatuur de set oververhittingsbeschermingswaarde overschrijdt, is de motor verboden om te draaien en wordt het alarmbericht oververhitting van de motor weergegeven. Overbelasting en kortsluiting: het circuit is ontworpen met ADI's precisiespanningsconversiechip om te voldoen aan de precieze meting van een breed scala aan stroomveranderingen; De overbelasting anti - vertragingskenmerken en korte - circuitbescherming voldoen aan relevante normen.

Onmiddellijke omgekeerde bescherming: gebruik van onmiddellijke omgekeerde vertragingscontroletechnologie, wanneer de actuator een omgekeerd bedieningssignaal ontvangt tijdens de werking, wordt het besturingssysteem eerst uitgeschakeld en voert vervolgens de omgekeerde actie na een vertraging uit om schade aan de mechanische transmissieonderdelen te voorkomen.

Elektronische rem: de modulerende elektrische actuator zorgt ervoor dat de klep stopt bij de ingestelde kleppositie door dode zone -instelling en elektronische rem.

Verbindingsplaat

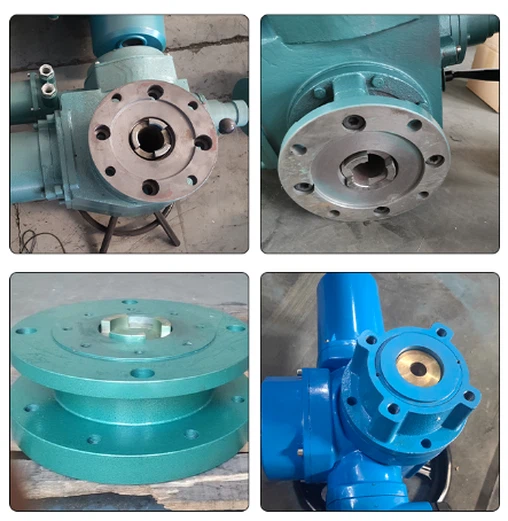

Connection plate

HIJSEN

Electric hoist

Technische gegevens

Model	Koppel	Roterend snelheid (RPM)	Motorvermogen (KW)	Nominale stroom (a)	Handmatige verhouding	Maximale stengel diameter (mm)	Gewicht (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Afmetingen

Fryz multi - Draai elektrische actuator

FRYZ multi-turn electric actuator

Model	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Model	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Verbindingsafmetingen

Fryz multi - Draai elektrische actuator

FRYZ multi-turn electric actuator

Koppeltype

Model	Flenscode	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Stuwkrachttype

Model	Flenscode	D	D1	D2	D1 Max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
