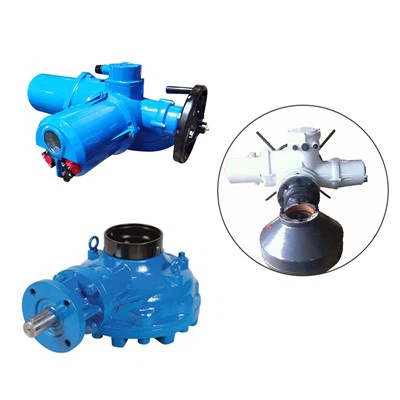

Multi-turn elektrische actuator
Overzicht
Naam: FRYA elektrische actuator
Koppel: tot 16000 Nm
Signaal: 0/4-20mA
Volgens de vereisten van ISO5210 kunnen multi-turn actuatoren de stuwkracht van de klep weerstaan en een koppel naar de klep overbrengen waardoor deze ten minste één omwenteling draait. Meestal moeten multi-turn actuatoren meerdere omwentelingen voltooien en moeten afsluiters worden uitgerust met hefstammen. Ze vereisen multi-turn actuatoren om meerdere omwentelingen te maken. Daarom zijn multi-turn actuatoren uitgerust met holle assen om de afsluiterstam aan te drijven. Ze bedienen afsluiters, bolkleppen en andere kleppen door koppel af te geven. Handmatige bediening van kleppen met handwielen is ook een standaardfunctie van actuatoren. De besturingseenheid verwerkt gegevens om de actuator in de openings- en sluitingsrichtingen te bedienen. Meestal dient de besturingseenheid als een elektrische interface met het DCS-besturingssysteem, uitgerust met lokale besturing en geïntegreerd in de actuator.
Productvoordelen
Gediversifieerde behoeften
De procestechnologielocaties van ondersteunende pijpleidingen en geautomatiseerde kleppen bevinden zich over de hele wereld. Niet alleen de locatie en het type klep zijn belangrijke factoren bij de selectie van elektrische actuatoren, maar ook de klimaatomgeving van de on-site werking is cruciaal. FRY-A elektrische actuatoren garanderen een veilige en betrouwbare service onder verschillende extreme omgevingsomstandigheden.
Superieure prestatie
Kwaliteitsverzekering
Alleen als alle apparatuur ter plaatse gedurende de gehele levensduur betrouwbaar functioneert, kan de gehele proceslocatie efficiënt, economisch en veilig zijn.
Lange garantieperiode
Hoofdfuncties
Beschermingsklasse
De afdichtingsbescherming voldoet aan de EN 60529-norm en het beschermingsniveau is opgewaardeerd naar IP68. IP68 betekent dat het tot 96 uur ondergedompeld kan worden in water op een diepte van 8 meter. Tijdens de onderdompelingsperiode kunnen 10 handelingen worden uitgevoerd.
Omgevingstemperatuur
Aan-uit type
Standaard -40 graad ~ +80 graad
Optioneel -60 graad ~ +60 graad
Modulerend type
Standaard -40 graad ~ +60 graad
Optioneel -60 graad ~ +60 graad
Wij kunnen voldoen aan bredere, speciale omgevingstemperatuurvereisten.
Bescherming tegen corrosie
De hoge mate van corrosiebescherming van het product bepaalt de duurzaamheid ervan. Het corrosiebeschermingssysteem is gebaseerd op chemische voorbehandeling en elk onderdeel is gepoedercoat in twee lagen. Volgens de corrosiviteitsclassificatie volgens ISO 12944-2 bieden wij verschillende corrosiebeschermingsklassen aan die geschikt zijn voor verschillende toepassingsomgevingen.
Explosieveilige klasse
Het principe van het ontwerp van explosieveilige apparatuur is dat de apparatuur zelf geen ontstekingsbron wordt in een explosieve omgeving, en dat er ook geen vonken ontstaan of het oppervlak oververhit raakt. De explosieveilige klasse is ExdeII CT4/T3Gb; Exd IICT4/T3Gb
omgeving
Uithardingsmiddellaag
Functionele coating verhoogt de hechting van verf op het holteoppervlak
Eerste poedercoatlaag
Deze laag is een poedercoating op basis van epoxy. Deze laag zorgt voor de beste hechting tussen de shell-oppervlakteafwerking en de coating
Tweede poedercoatlaag
Deze laag is een poedercoating op basis van polyurethaan. Deze laag is de belangrijkste barrière tegen corrosie door chemicaliën en verwering.
De geoptimaliseerde poeder-kruisspray-uithardingsmethode zorgt voor de beste corrosiebestendigheid.
Controlemodus
Externe besturing Alle actuatorsignalen, zoals eindschakelaarsignalen, koppelschakelaarsignalen, thermische motorbeveiliging en kleppositie, kunnen worden verzonden naar het externe besturingsapparaat voor verdere verwerking. Bij het ontwerpen van de besturingslogica-architectuur is het noodzakelijk om de benodigde beschermingsmechanismen volledig te overwegen en de vertragingstijd te minimaliseren.
Het contactorapparaat dat wordt gebruikt om de werking van de motor te regelen, is in het externe besturingsapparaat geïnstalleerd en via een kabel met de actuator verbonden.
Wanneer een lokale besturingsinterface vereist is, moet de lokale besturingsinterface in de buurt van de actuator worden geïnstalleerd en worden geïntegreerd met het externe besturingsapparaat.
Geïntegreerde besturing
Wanneer de actuator is ingeschakeld, kan de actuator met geïntegreerde besturingseenheid worden bediend door de bedieningselementen van de lokale besturing. De besturingseenheid is volledig aangepast aan de actuator. De actuator kan ter plaatse worden ingesteld zonder verbinding te maken met het DCS-systeem. Alleen de overdracht en uitwisseling van bedieningsopdrachten en feedbacksignalen zijn vereist tussen het besturingssysteem en de actuator. De aan-uitregeling van de motor wordt direct in het apparaat voltooid.
Veldbus
Het gebruik van buskabels kan veel ruimte besparen in de schakelkast, en het is duidelijker dat de traditionele input- en outputsignaallijnverbinding verouderd is. Het gebruik van twee-aderige kabels vereenvoudigt de inbedrijfstellingsfase en verlaagt de kosten van kabels in het langeafstandsveld aanzienlijk.
Een ander groot voordeel van veldbustechnologie is de overdracht van preventief onderhoud en diagnostische informatie naar de controlekamer. Daarom integreert veldbustechnologie alle veldbusapparaten in het asset management systeem om de veiligheidsmaatregelen van veldapparaatgebruik te ondersteunen. Actuatoren die zijn uitgerust met intelligente geïntegreerde besturingseenheden kunnen worden toegepast op verschillende gangbare standaardtypen veldbussystemen in procesautomatisering.
Functies
Gediversifieerde behoeften
De procestechnologielocaties van ondersteunende pijpleidingen en geautomatiseerde kleppen bevinden zich over de hele wereld. Niet alleen de locatie en het type klep zijn belangrijke factoren bij de selectie van elektrische actuatoren, maar ook de klimaatomgeving van de on-site werking is cruciaal. FRYA elektrische actuatoren garanderen veilige en betrouwbare diensten onder verschillende extreme omgevingsomstandigheden.
Betrouwbaarheidseisen
Alleen wanneer alle veldapparatuur gedurende de gehele levensduur betrouwbare service biedt, kan de gehele proceslocatie efficiënt, economisch en veilig zijn. De geplande levensduur van veel locaties is meerdere decennia, dus de actuator moet gedurende deze levensduur betrouwbaar kunnen werken en functioneren. Natuurlijk kan FRYA, zelfs als het product is stopgezet, nog steeds reserveonderdelen voor deze productseries blijven leveren.
Parameters
Productweergave
Echte SCHOT
Bedrijfsintroductie
Freya is opgericht in 2014 en houdt zich voornamelijk bezig met kleppen, actuatoren, elektrische klepactuatoren, elektrische kleppen en andere vloeistofregelproducten en -diensten. Het richt zich op de procesindustrie en is al lang toegewijd aan het leveren van professionele vloeistofregeloplossingen voor procesindustrieën zoals elektriciteit, staal, bouwmaterialen en waterbehandeling. Volgens de werkelijke werkomstandigheden, door middel van noodzakelijke veldonderzoeken en technische openbaarmaking, biedt het klanten een veilige, economische en milieuvriendelijke selectie en ontwerp, levert en begeleidt het strikt de installatie en inbedrijfstelling in overeenstemming met de contractvereisten en draagt het over voor gebruik wanneer aan de normen wordt voldaan. Het bedrijf heeft zich altijd gericht op het verbeteren van zijn innovatievermogen en heeft een reeks innovatieve resultaten behaald door R&D-investeringen te verhogen en technologie te introduceren. In de afgelopen jaren heeft het bedrijf met succes patenten aangevraagd voor niet-invasieve uiterlijke kenmerken en gebruiksmodelpatentcertificaten. Deze innovatieve prestaties hebben de kerncompetitiviteit van het bedrijf verbeterd.
Toepassingen
Certificaten
