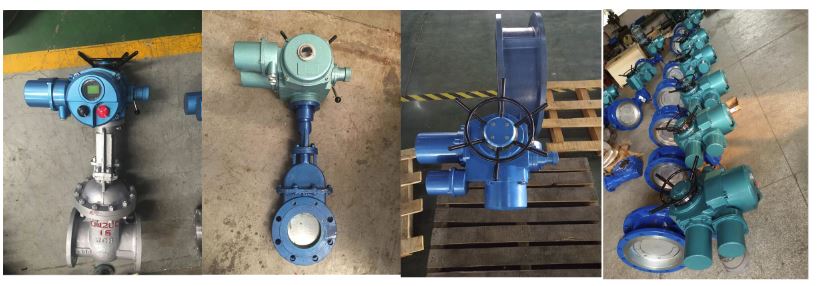

De meervoudige roterende elektrische klepactuator, bekend als Z-type, is van toepassing op de kleppen voor de lineaire beweging van de schijf, zoals schuifafsluiters, afsluitklep, poort, waterpoortklep enzovoort. Dit product wordt gebruikt voor het openen, sluiten of regelen van kleppen. Als een essentieel bedieningsapparaat van kleppen bij het bereiken van afstandsbediening, gecentraliseerde besturing en zelfcontrole, heeft het kenmerkend voor volledige functie, betrouwbare prestaties, geavanceerde besturingssystemen, klein formaat, lichtgewicht, gebruiksgemak en onderhoud. Het wordt veel gebruikt in industrieën zoals elektrische energie, metallurgie, aardolie, chemicaliën, papierfabricage, rioolwaterzuivering en andere.
Voor de multi-turn elektrische aandrijvingen zijn er typen zoals buitentype, drukvast type, geïntegreerd schakeltype, drukvast en geïntegreerd schakeltype, evenals drukvast en geïntegreerd regeltype. Bovendien kan het worden geclassificeerd als koppeltype en stuwkrachttype per verbindingstype. De prestaties van dit product blijven consistent met de technische specificaties van JB/T 8528-1997 van elektrische klepaandrijvingen in de basisversie. De vuurvaste prestaties komen overeen met GB3836.1-2010 Explosieve atmosferen — Deel 1: Apparatuur — Algemene vereisten, GB 3836.2-2010 Explosieve atmosferen — Deel 2: Apparatuurbescherming door drukvaste behuizingen"d", en JB/T8529-1997 technische specificaties van explosieveilige versie elektrische klepactuators. De elektrische prestaties zijn in overeenstemming met JB/T8529-1997 Technische specificaties van explosieveilige versie elektrische klepactuators en GB/T 24922-2010 Technische specificaties van explosieveilige versie elektrische klepactuators. Dit product is onderzocht door het China National Quality Supervision and Test Center for Explosion Protected Electrical Products (CQST) en heeft de certificering van overeenstemming van een instrument voor explosieve atmosfeer gekregen. Zoals goedgekeurd door de General Administration of Quality Supervision, Inspection and Quarantaine of the People [GG ] #39;s Republiek China (AOSIO), we hebben de nationale industriële productievergunning verkregen.

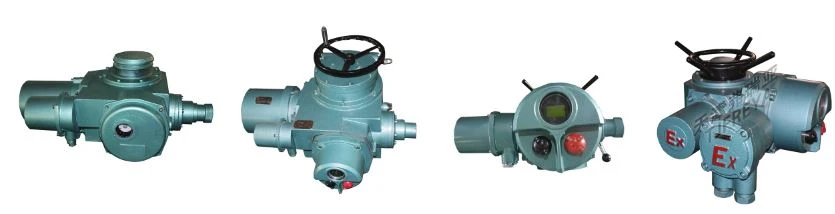

Aan-uit type Geïntegreerd type Intelligenttype Explosieveilig type:
Besturingstype kan worden aangepast:
Kleurceen op maat gemaakte
Koppeltype Type stuwkracht
Verbindingstype kan zijn:op maat gemaakt
Kleptype kan worden aangepast;
Algemene technische parameters van de serviceomgeving
1) Nominale spanning: driefasige AC 380Speciale bestelling: eenfase AC220V; driefasige AC415V, 660V
2) Nominale frequentie: 50Hz
3) Stuurspanning: minder dan AC 220V; gelijkstroom 60V
4) Omgevingstemperatuur: -20℃ ~ 60℃;
5) Gemiddelde relatieve vochtigheid: minder dan 95% RV (+25℃);
6) Atmosferische druk: 80kPa ~ 106kPa;
7) Beschermingsgraad: IP55, IP65, IP67
8) Explosiegevaar Atmosfeer ExdⅡBT4;
9) De plaatsen zonder sterke trillingen en schokken.
10) De plaatsen zonder corrosieve gassen om metalen en isolatiematerialen te beschadigen;
11) Werksysteem: korte tijd 10 minuten (de speciale bestelling kan 15-60 minuten duren)
Opmerking: de vuurvaste producten zijn onderverdeeld in dI en dII BT4, waarvan de eerste wordt toegepast op:het niet-mijnbouwwerkoppervlak van mij; waarvan de laatste wordt gebruikt in de fabrieken entoegepast op de omgeving van IIA en II B klasse met explosieve gasmengsels als GroupT1~T4.
Modelspecificatie en belangrijkste prestatieparameters:
Prestatieparameters van elektrische actuator:
1. Richting van het handwiel (handvat) Voor de draairichting van het handwiel van de actuator (handvat) (tegenover het handwiel) en de uitgaande as (in de richting van de klep langs de as van de uitgaande as), is de richting met de klok mee uit en de richting tegen de klok in is aan . De richting moet op het handwiel (handvat) worden aangegeven.
2. Positieindicatiemechanisme Tijdens de werking van de elektrische actuator geeft het indicatiemechanisme AAN/UIT aan en is instelbaar, wat de werkelijke positieafwijking van de actuator binnen een bereik van ± 5% weergeeft.
3. Handbediende en motorgestuurde omschakeling De handbediende en motorgestuurde omschakeling van de actuator moet eenvoudig, flexibel en betrouwbaar zijn. Wanneer de actuator elektrisch wordt aangedreven, kan het handwiel niet draaien. De actuator is voorzien van de microschakelaar voor handmatig bediende en motorgestuurde omschakeling. Wanneer de actuator handmatig wordt bediend, kan de door de besturing aangedreven stroom worden uitgeschakeld om de veiligheid van de operator te garanderen.
Structurele samenstelling
Z-serie elektrische aandrijvingen bestaat uit motor, reductiemiddel, koppelregelaar, slagregelaar, openingindicator, handbediend en elektrisch aangedreven omschakelmechanisme, handwiel en elektrisch gedeelte.Het buitentype is afgedicht met de ronde pal en O-ringen; het vuurvaste type is hetzelfde als:het buitentype in hermetisch afgesloten constructie. Trouwens, de vuurvaste oppervlaktestructuur is:toegevoegd aan de aandrijving. Het aandrijfprincipe gaat zoals weergegeven in figuur 3.
1. Motorisch; 2, 3. Tandwielen; 4. Wormbus; 5. Wormwiel; 6. Uitgaande as; 7. Gezichtsuitrusting8. Slagrondsel; 9. Slagcontrolemechanisme en instelbare openingsindicator; 10. Wormschacht;11. Bovenste ringgroef van worm; 12. Crankworp; 13. Koppelregelingsmechanisme;14. Schijfveergroep
Belangrijkste technische parameters:
1. Bedrijfsspanningsbereik: driefasig: 380VAC. Bereik: 340VAC ~ 420VAC;
2. Analoge signaalfeedback: DC4 ~ 20mA stroomsignaal, laadvermogen ≤750Ω;
3. Mimic ingangssignaal: DC4 ~ 20mA stroomsignaal, ingangsimpedantie ≥195Ω;
4. Schakelsignaalterugkoppeling: drie groepen passieve signalen voor relaiscontacten (capaciteit 3-5A);
5. Signaalisolatie op afstand: Opto-elektronische isolatie is een piekspanning van meer dan 2000 V.
6. LCD Chinees menu geeft de werkstatus en bedieningstips weer!
Installatie en demontage
1. Er zijn principiële vereisten voor het installeren van deze elektrische actuator, maar de motor bevindt zich in een horizontale staat. Het deksel van de elektrische kast in de horizontale of verticale status is de aanbevolen installatievorm, die kan zorgen voor smering, inbedrijfstelling, onderhoud en handmatige bediening;
2. Tijdens de installatie moet worden gegarandeerd dat de onderhoudsinspecteur voldoende ruimte heeft voor het demonteren van verschillende componenten.
3. De axiale speling van de gekartelde koppeling met de klep mag niet minder zijn dan 1 ~ 2 mm;
4. Wanneer het wordt gebruikt voor de stijgbuiskleppen, moet worden gecontroleerd of de verlenging van de klepstang overeenkomt met de lengte van de klepbescherming.
5. Wanneer demontage nodig is, moet u eerst het handwiel enkele cirkels handmatig draaien en vervolgens beginnen met demontage in de status dat de klep een beetje open is.
6. Voorafgaand aan de installatie dient te worden gecontroleerd of de technische parameters van het typeplaatje overeenkomen met die van de installatieomgeving.
7. Open de aansluitdoos en draai de wartelmoer van de kabelinvoer los met een sleutel om de kabel stevig aan te sluiten op de klem in de aansluitdoos. Sluit daarna het deksel van de aansluitdoos en draai de klemschroeven vast.
informatie ordenen
1. Schrijf het model duidelijk in de expressieve modelmethode. Het benodigde draaimoment in open- en sluitrichting moet afzonderlijk worden gespecificeerd. Zo niet, dan worden de goederen geleverd zoals door ons geleverd.
2. Schrijf de normen voor de verbindingsmaat, de diameter van de klepstang en de verlenging ervan duidelijk op. Als de aansluitmaat niet overeenkomt met die in deze handleiding, los dit dan in overleg met ons op.
3. Het rechtsom draaien van het handwiel betekent het sluiten van de klep. Indien dit anders is, gelieve dit dan zonder mankeren toe te lichten.
4. De schroefdraden van klepsteelmoeren van het stuwkrachttype worden over het algemeen machinaal bewerkt door gebruikers. Wij reserveren alleen een voorgeboord gat. Als ze onze bewerking nodig hebben, geef dan de draadmaten op.
5. We kunnen de elektrische actuators van andere draaiende snelheden leveren zoals vereist door de gebruiker.
