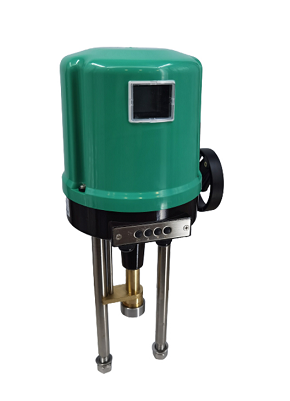

SIML Intelligent Linear-turn Electric Actuator IP65 4-20mA

Elektrische actuator met lineaire cilinder

Productoverzicht

De elektrische actuator van de SIML-serie is een SAILTOR-merkproduct dat intelligente besturingstechnologie gebruikt en is gebaseerd op het ontwerpconcept van de intelligente geïntegreerde structuur van "foutopsporing en bediening". Klein formaat, lichtgewicht, prachtige uitstraling, duurzaam; het is niet nodig om het deksel te openen voor foutopsporing, druk gewoon op de knop in de volledig open en volledig gesloten posities om de elektrische limiet van de eindpositie, contactalarmsignaal, feedbacksignaal, etc. parameter in te stellen. Het product houdt rekening met de vereisten van betrouwbaarheid en uitvoerbaarheid. De ontwerplevensduur van de sensor is 30 miljoen keer tot 50 miljoen keer, met hoge precisie, lange levensduur en stabiele prestaties.

Tegelijkertijd vervallen de droge batterijen die nodig zijn voor veel intelligente actuatoren voor het volgen van de kleppositie. Het mechanische krachtoverbrengingssysteem, allemaal ondersteund door lagers en ondergedompeld in synthetische olie die de levensduur kan verlengen, gebruikt een zeer efficiënt en duurzaam tandwielpaar om naar de T-vormige schroef en koperen moer te rijden, en voert lineaire stuwkracht uit naar controle van de klep. Door de combinatie van de unieke technologie die het bedrijf in de loop der jaren heeft verzameld, is het transmissie-apparaat zorgvuldig vervaardigd en is de mechanische levensduur aanzienlijk verbeterd, waardoor de levensduur wordt verlengd die vereist is onder de toepasselijke werkomstandigheden.

Om de gebruiker in staat te stellen de bedrijfsstatus ter plaatse gemakkelijk te observeren, is een groter digitaal buisdisplay gebruikt, dat heldere en nauwkeurige kleppositienummers kan weergeven, en de parameters kunnen duidelijk tientallen meters verderop worden gelezen. Het biedt actuatorstatus en diagnostiek in een gebruiksvriendelijk en gemakkelijk leesbaar formaat.

Het heeft een breed scala aan toepassingen en de besturingsmethoden omvatten 24V schakelwaarde en 4-20mA analoge waarde; de uitvoermodus is een digitaal eindsignaal, foutsignaal en 4- -20mA continu positie analoog signaal met volledige slag; de voeding gebruikt 220V/AC. Het kan worden gebruikt in combinatie met regelkleppen, enz. en wordt direct geïnstalleerd. Op grote schaal gebruikt in elektrische energie, petrochemie, waterbehandeling, lichte industrie, staal, cement, milieubescherming (zoals ontzwaveling) en andere industrieën.

Ontwerpkenmerken

● Klein formaat en licht van gewicht

● De elektrische schakelkast is gescheiden van de ruimte waar de motor is geïnstalleerd, zodat de hitte van de motor het circuit niet beïnvloedt, en het kan worden gebruikt bij een relatief hoge omgevingstemperatuur, en het is veilig en betrouwbaar

● Er is een dubbele afdichtingsstructuur gebruikt om schade aan de printplaat te voorkomen die wordt veroorzaakt doordat het deksel van de schakelkast niet goed wordt afgedekt tijdens de bedrading, of de kabelinvoer niet goed wordt afgedicht en er water binnendringt, wat de betrouwbaarheid en levensduur van de artikel tijdens gebruik

● Enkelfasige 220V/AC voeding

● Elektrische dubbele beveiliging, wanneer het zwakstroomsysteem van de hoofdbesturing uitvalt, kan het perifere beveiligingscircuit de hoofdvoeding direct onderbreken

Hoofdfuncties

●"Fool type" foutopsporing en bedieningsprocedures zonder het deksel te openen

● Absolute encoder detecteert kleppositie op tijd

● Microprocessor verwerkt verschillende gebruiksgegevens

●LED geeft verschillende bedrijfsomstandigheden weer

● Uitschakel- en faseverliesbeveiligingsfunctie

● Koppelblokkerende beveiligingsfunctie

●Break signaal beveiligingsfunctie

●Met invoer- en uitvoerisolatiebescherming

● Het kan worden geprogrammeerd voor regelmodusinstellingen

● Het ingangssignaal kan worden gekalibreerd

● Het uitgangssignaal kan worden gekalibreerd

De dode zone kan worden aangepast van 0.1 tot 9.9

● Het heeft veel functies voor zelfdiagnose en alarm

Technische parameters

1. Ingangssignaal:

(1) Regelbaar type: 4~20mA

(2) Schakeltype: droog contactsignaal of 220V wisselspanningssignaal

2. Ingangsimpedantie: 250Ω

3. Uitgangssignaal: 4~20mA

4. Uitgangsimpedantie: 750Ω

5. Responstijd: minder dan of gelijk aan 0.5S

6. Dode zone: 0.2~9 procent instelbaar.

7. Retourverschil: Minder dan of gelijk aan 1 procent

8. Omgevingscondities: Omgevingstemperatuur: -25 graden ~ plus 70 graden Omgevingsvochtigheid: 5 procent ~ 95 procent Atmosferische druk: 86 ~ 106Kpa

9. Voeding: enkele fase: 220V (plus 10 procent -15 procent) AC

10. Beschermingsniveau: IP65 IP67 optioneel

11. Contactcapaciteit: 220V.ac/5A, 30V.dc/5A

Mechanische parameters

Foutopsporing

Primaire instelling

Paneel- en toetsbeschrijving ↓: Omlaag-toets, gebruikt om het selectie-item te wijzigen; Enter-toets: bevestigingstoets, gebruikt om de wijziging van het vaste item te bevestigen; : toets of mintoets, gebruikt voor het sluiten van kleppen of parameterreductie; △: sleutel openen of toevoegen, gebruikt om de klep te openen of de parameter te verhogen; AM: "afstandsbediening" / "lokale" modusschakelsleutel

Secundaire instelling (KX)

Secundaire instelling (MX)
