Snel openende serie
De elektrische actuator uit de QT-serie wordt gebruikt voor het regelen van kleppen met een rotatie van 0 graden -270 graden en andere soortgelijke producten, zoals vlinderkleppen, kogelkranen, luchtsmoorkleppen, keerschotten, plugkleppen en sluiterkleppen.
Het kan op grote schaal worden toegepast in aardolie, chemische technologie, waterbehandeling, scheepsbouw, papier, energiecentrales, warmtevoorziening, gebouwautomatisering, lichte industrie en andere industrieën.
Aangedreven door 380V/220V/110V wisselstroom en bestuurd met 4-20mA-stroomsignalen of 0-10V gelijkstroomspanningssignalen, kan het de klep naar de gewenste positie voor automatische regeling laten bewegen.
Het maximale uitgaande koppel is maximaal 2,000Nm (het product is gecertificeerd door explosieveilige certificering, met gegarandeerde kwaliteit).
Technische parameters
Vermogen: AC110V/AC220V/AC240V 50/60HZ;
Omgevingstemperatuur: -25 graden ~70 graden
Relatieve vochtigheid:<90%RH;
Milieu: Zonder hoog corrosie- en explosiemedium;
Werktijd:S2 30min;
Stuursignaal: aan-uit signalen;
Beschermingsklasse behuizing: IP67 (std configuratie), IP68 is optioneel;
Veiliger, betrouwbaarder en stabieler
BETROUWBARE & STABIELE OVERBELASTING
De stroom wordt automatisch uitgeschakeld wanneer de klep vastloopt, waardoor verdere schade aan de klep en actuator wordt voorkomen.
OPERATIONELE DIAGNOSE
intelligente actuatoren zijn uitgerust met meerdere detectieapparaten, met de functies van real-time reflecties van het door de actuator ontvangen stuursignaal, storingsalarm, bedrijfsparameters, statusindicatie en andere status. Multi-diagnostische functie kan de fout lokaliseren, waardoor het gemakkelijk wordt voor de gebruikers.
WACHTWOORD BEVEILIGING
intelligente actuatoren beschikken over classificeerbare wachtwoordbeveiliging, die aan verschillende operators kan worden geautoriseerd om misbruik te voorkomen waardoor de actuator defect raakt.
OPERATIONELE VEILIGHEID
Isolatiemotor van klasse F. De motorwikkeling heeft een temperatuurregelingsschakelaar om de temperatuur van de motor te detecteren om oververhittingsproblemen te voorkomen, waardoor de operationele veiligheid van de motor wordt gegarandeerd. (Hgrade optioneel).
VOCHTBESTENDIGHEID
Geïnstalleerd met verwarming in de actuator die wordt gebruikt om de interne condensatie te verwijderen die schade aan elektrische onderdelen veroorzaakt
FASESEQUENTIECONTROLE
Fasedetectie- en correctiefuncties voorkomen dat de actuator beschadigd raakt door aansluiting op de verkeerde voeding
SPANNINGSBESCHERMING
Bescherming tegen hoog- en laagspanningssituaties.

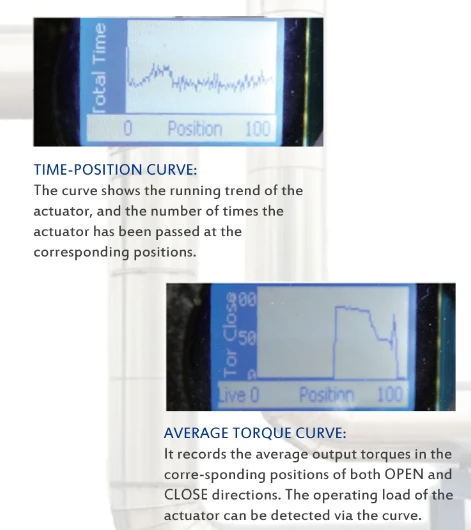

Gegevensbewaking versus beheer
Actuators van het superintelligente type met krachtige microprocessors, real-time verzameling van kleppositie, koppel en andere operationele informatie.
Logische berekening geeft echt de bedrijfsstatus weer.
Realtime monitoring en beheer van gegevens biedt referenties voor het onderhoud van de actuator.
Stappen voor installatie van de actuator
1 Plaats de actuator verticaal uitgelijnd op de klep, merk op dat de steel van de klep in de adapter van de actuator moet passen. Draai het handwiel van de actuator om de positie van de adapter aan te passen, met de klok mee om te sluiten/tegen de klok in om te openen.
2 Fabrieksinstellingen: "sluiten". Houd de status van de klep gelijk aan die van de aandrijving ("openen om te openen, sluiten om te sluiten") wanneer ze worden aangesloten.
3 Fijnafstelsleutel om de schroef in te brengen en vervolgens vast te zetten wanneer de schroeven moeilijk te monteren zijn.
4 Sluit de actuator na de montage strikt aan volgens het bedradingsschema.
5 Sluit de elektrische actuator aan op de voeding na controle van de bedrading.
6 Controleer of bewegingsrichting, eindschakelaars, enz. normaal werken.
Wat FAIL-SAFE?
Voor de vraag van de actuator om terug te keren naar de standaardlocatie wanneer de stroom is uitgeschakeld, bieden we 3 oplossingen in batterijretour, condensatorretour en veerretour.
BATTERIJ BACKUP
Met een krachtige lithiumbatterij als back-upvoeding, wanneer de systeemvoeding normaal is, wordt de batterij opgeladen en in de stand-bymodus gezet. De batterij wordt gevoed door de actuator en wordt uitgevoerd naar de vooraf ingestelde positie
CONDENSATOR RETOUR
Met supercondensator ingesteld als back-up voeding. Wanneer het systeemvermogen normaal is, is de condensatorset opgeladen en in de stand-bymodus. Wanneer de systeemstroom uitvalt. de condensatorset levert stroom aan de actuator en presteert naar de vooraf ingestelde positie. Condensatoren vereisen geen speciaal onderhoud, geen geheugeneffect, de oplaadtijd is kort en tot 500,000 keer voor opladen en ontladen met een levensduur tot tien jaar. VEER TERUGKEER De speciale spiraalveerset wordt gebruikt als energieopslageenheid. De veer slaat energie op wanneer het systeemvermogen normaal is. Wanneer het systeem de stroomtoevoer verliest, drijft de veer de klep en andere apparaten naar volledig dichterbij of volledig open positie. Puur mechanische mechanisme-eenheid met sterk aanpassingsvermogen aan de omgeving, veilig en betrouwbaar
Snel openen en langzaam openen
Het kan nodig zijn om de klep snel of langzaam te openen en te sluiten op basis van werkelijke situaties.
FRY kan de overeenkomstige oplossing bieden op basis van de specifieke behoeften.
