Laboratoriumtechniek Waterolieklep Elektrische actuator

Elektrische actuator

Productfuncties

1. Volg de kleppositie te allen tijde continu, ongeacht de stroomvoorziening.

2. Handhaaf de normale werking en toegankelijkheid van grafische interface, indicatie op afstand en datalogger na stroomverlies.

3. Smering van oliebad zorgt voor een lange levensduur en de mogelijkheid om in elke richting te worden geïnstalleerd.

4. Waterdichte bescherming die niet afhankelijk is van terminalafdekking en interfaceafdichtingen - Dubbele afdichtingsstructuur, Beveiligingskwaliteit bereikt IP68.

5. Onafhankelijke koppel- en kleppositiesensoren worden gebruikt om de veiligheidsprestaties aanzienlijk te verbeteren.

6. De selectie van handmatig bedieningsstation op afstand kan de externe bedieningsconfiguratie en inbedrijfstelling realiseren, met een maximale afstand van maximaal 100 meter.

7. Veilig, motoronafhankelijk handwielapparaat, dat op elk moment kan worden gebruikt.

8. Het biedt gedetailleerde trendanalyse en diagnostische gegevens voor vermogensbeheer.

9. Upgrade Configuratie en wijzig de opties voor controle- en indicatie op locatie via Bluetooth -setter.

10. Het scherm kan real-time klep en actuatorprestatiestatusinformatie weergeven.

11. Snelle en veilige inbedrijfstelling en configuratie zonder stroomvoorziening via niet-invasief intrinsiek veilige Bluetooth-setter.

12. Verwijderbare stuwkrachtbasis voor eenvoudige installatie en onderhoud.

13. Explosieproonde opties voldoen aan verschillende internationale normen.

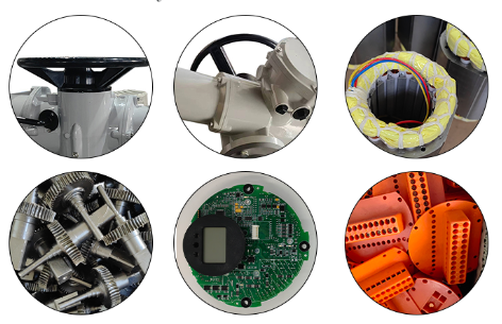

Productstructuur

1. Handwiel

Het stevige handwiel biedt een betrouwbare handleiding voor noodgevallen in geval van stroomuitval.

2. Shell

De hoogwaardige aluminium legeringsschaal is compact en lichtgewicht. Het is bedekt met een laag beschermend materiaal om zich aan te passen aan extreem harde omgevingen, en andere soorten lagen zijn indien nodig beschikbaar.

3. Motor

Met de lage traagheid en hoge koppelmotor kunnen de motor na het starten snel piekkoppel bereiken, en er is bijna geen over-limietbeweging wanneer deze niet-excitatie is. Er is een precieze temperatuurschakelaar ingebed in de motorspoel, die niet wordt beïnvloed door de omringende omgevingstemperatuur en de motor in een optimale thermische capaciteit houdt. Tegelijkertijd zijn de motoras en de worm onafhankelijk van elkaar voor snelle vervanging.

4. Wormwiel

De wormwieloverdrachtsketen is eenvoudig, met een voortreffelijke structuur en constante transmissie -efficiëntie. Het heeft een mechanische zelfvergrendingsfunctie en vereist geen remmen. Het transmissiegedeelte is gevuld met langdurige smeerolie en kan lang zonder onderhoud werken.

5. Dubbele afgevallen ontwerp

Het dubbelzaalontwerp biedt een Sunflower Terminal-doos die is gescheiden van de controlekamer en verzegeld. Zelfs als de dekking van het verbindingsvak ter plaatse wordt geopend, kan het ervoor zorgen dat de isolatie van de binnenkant van de actuator van de buitenwereld, zodat vocht, stof en gevaarlijke gassen niet in het minst het interieur binnenkomen en de interne componenten volledig beschermd zijn.

6. Handmatige/elektrische schakelaarhandgreep

De handleiding/elektrische schakelaarhandgreep kan op elk moment veilig worden bediend. Terwijl je op de handvat met de juiste kracht drukt, draai je het handwiel langzaam om om de interne koppeling de versnelling te laten betrekken. De koppeling wordt automatisch uitgeschakeld wanneer de motor wordt bekrachtigd en in de elektrisch vergrendelde toestand.

7. Uitgangskoppelmeetsysteem

Een professioneel ontworpen nuttig vermogensmasiesysteem wordt gebruikt als het outputkoppelmeetsysteem. Dit systeem is ontwikkeld uit bekende technologie voor het meet van elektrische energiemeet en kan nauwkeurige en herhaalbare koppelmeetwaarden verkrijgen die onafhankelijk zijn van veranderingen in frequentie, spanning en temperatuur.

8. Controlepaneel

Het LCD-LCD-bedieningspaneel kan een onmiddellijke, up-to-date status en kleppositie bieden, waarbij Chinese en Engelse talen beschikbaar zijn, met behulp van een intuïtieve menu-structuur om kalibratie- en diagnostische informatie te bieden, inclusief koppelcurves, bediening en foutrecords, motorische status, lokale informatie en hardwaregegevens, enz.

9. Knop

De lokale besturingselement "Open"/"Sluiten" knoppen en de hangsloted "Local"/"Stop"/"Remote" -modus Knoppen gebruiken allemaal geïsoleerde magnetische transmissie Hall Effect-apparaten, zonder doorbladen en goede afdichtingsprestaties, terwijl de problemen die kunnen worden veroorzaakt door defecte en kwetsbare reedschakelaars.

Toepassingen

Elektrische kleppen

Ontwerpfuncties

1. Handige en veilige inbedrijfstellingsconfiguratie

• Snelle en veilige inbedrijfstellingsconfiguratie, die kan worden uitgevoerd zonder voeding; Multi-taals interactieve display van mens-machine wordt verstrekt

• Niet-opdringerige instellingen kunnen in elke omgeving worden uitgevoerd

• Afneembare stuwkrachtbasis voor eenvoudige installatie en onderhoud van kleppen

• Bediening, configuratie en inbedrijfstelling via externe handmatige controlestation, met een maximale afstand van 100 meter

• Deel-Turn-actuator biedt de functie voor automatische limietinstelling

2. Technologische vooruitgang

• Positie: de nieuwste gepatenteerde absolute encoder. De encoder neemt een contactloos ontwerp aan en heeft redundantie- en zelfdetectiemogelijkheden. • Display: het geavanceerde dubbele laagdisplay biedt gebruikers met een groot karakterkleppositie.

• Koppel: de actuator gebruikt koppeldetectietechnologie

• Controle: besturingselementen zoals mainboards of busbesturingsborden, actuatoren en fieldbus-communicatie, gebruik een op bus gebaseerd intern communicatiesysteem. Dit vermindert niet alleen bedrading en interne verbindingen, maar verhoogt ook de betrouwbaarheid.

3. Betrouwbaarheid

• Geavanceerde absolute positiemeting om real-time continue positie te detecteren zonder macht

• Grafische interface, externe indicatie en gegevensloggerfunctie na verlies van hoofdvermogen

• stofdicht en waterdicht, en is niet afhankelijk van de terminalafdekking en klier - dubbele afdichtingsstructuur, beschermingsniveau tot IP68

• Onafhankelijke koppel- en kleppositiesensor

• Handwielbewerking is veilig en altijd onafhankelijk van de motor

• Drive -asbus gebruikt afgesloten lagers - Vrij onderhoud

4. Activabeheer

• Scherm kan realtime informatie weergeven van kleppen en actuatoren

• Veilige en betrouwbare gegevens downloaden via intrinsiek veilige instellingstool

• Upgrade en configureer controle en indicatie in het veld door middel van het instellen van tool

• Compatibel met digitale besturings- en bewakingssystemen en andere veldbussystemen

• Gedetailleerde trendanalyse, diagnostiek en gegevensregistratie kunnen op het scherm worden weergegeven of worden gedownload via de instellingstool

5. Optimaal preventief onderhoud

• Actuatoren zijn uitgerust met een precisiegegevenslogger die gegevensverzameling en analyse voor de kleppositie kan bieden.

6. indicatie stroomvoorziening

• Vanwege het gebruik van absolute encoder is geen display -batterij vereist om de kleppositie te detecteren en te volgen. Alle instellingen zijn veilig, zelfs zonder stroom.

7. Veilige handmatige werking

8. Bewerking op afstand op afstand

• Gebruik de standaardgegevenskabel, de maximale afstand tot de actuator is 100 meter

• Het kan op een muur of beugel worden gemonteerd

• Aangedreven door de verbonden actuator

• Optioneel explosiebestendig type

• Beschermingskwaliteit IP68

• Dubbelafdichtingsstructuur

• Eenvoudige instelling

• Actuator Data Records kunnen lokaal worden weergegeven en gedownload

9. Temperatuurbescherming

• Om te voorkomen dat de motor oververhit raakt, hebben we de motorwikkeling met een temperatuursensor uitgerust om de motortemperatuur direct te voelen en aan te sluiten op het bedieningscircuit van de actuator.

10. Automatische zelfdiagnose

11. Onmiddellijke omkeringsbescherming

12. Fasesynchronisatie

13. Beveiliging van klepblokkade

14. Configureerbare hoofdinterface

• Kleppositie -informatie en status

• Kleppositie -informatie en koppelwaarde (digitaal)

• Kleppositie -informatie en koppelwaarde (analoge afbeelding)

• Kleppositie -informatie en opdrachtinformatie (digitale of analoge afbeelding)

Communicatieprotocol

De elektrische actuator ondersteunt Profibus DP en heeft de volgende functies:

Ondersteuning Profibus dp-v0.dp-v1.dp-v2 functioneel niveau

High -speed gegevensuitwisseling (tot 1,5 mbit/s - overeenkomend met ongeveer . 0.3 ms/actuator)

Kabellengte is ongeveer 10 km (de lengte tussen twee actuatoren is ongeveer 1200 m)

Ongeveer 126 apparaten kunnen worden bevestigd

Redundante lineaire topologie als optie

Voor Profibus DP is de basistopologie via RS485 -segmentboomstructuur, zoals getoond in de figuur:

De elektrische actuator ondersteunt Modbus RTU en heeft de volgende functies:

Fast Data Exchange (tot 115 kbit/s - overeenkomend met ongeveer . 30 ms/actuator)

Kabellengte bereikt ongeveer 10 km (1200m zonder tussenliggende relais tussen twee actuatoren)

Ongeveer 247 apparaten kunnen worden bevestigd

Redundante lineaire topologie als optie

Voor Modbus RTU is de basistopologie via RS485 -segmentboomstructuur, hetzelfde als Profibus DP.

Het HART -communicatieprotocol hanteert het principe van frequentieverschuivingsleutel (frequency shift keying, FSK), dat is gebaseerd op de Bell 202 -communicatiestandaard. Digitale signalen worden weergegeven door twee frequenties: 1200Hz vertegenwoordigt logica "1" en 2200Hz vertegenwoordigt logica "0". Omdat de gemiddelde component van het frequentiesignaal nul is tijdens de communicatie, heeft dit geen invloed op de overdracht van analoge signalen. Daarom kunnen de sinusgolven van deze twee frequenties worden gesuperponeerd op het DC4 ~ 20MA analoog signaal en tegelijkertijd worden verzonden. Op deze manier kan niet alleen het DC4-20MA-analoge signaal worden gebruikt, maar ook dezelfde kabel kan worden gebruikt om tweerichtingsmulti-informatietransmissie te realiseren met digitale signalen, waardoor functies zijn zoals het wijzigen van het bereik, dempingstijd, PID-parameters, enz., Die de werkingskwaliteit en managementefficiëntie van het systeem kunnen verbeteren.

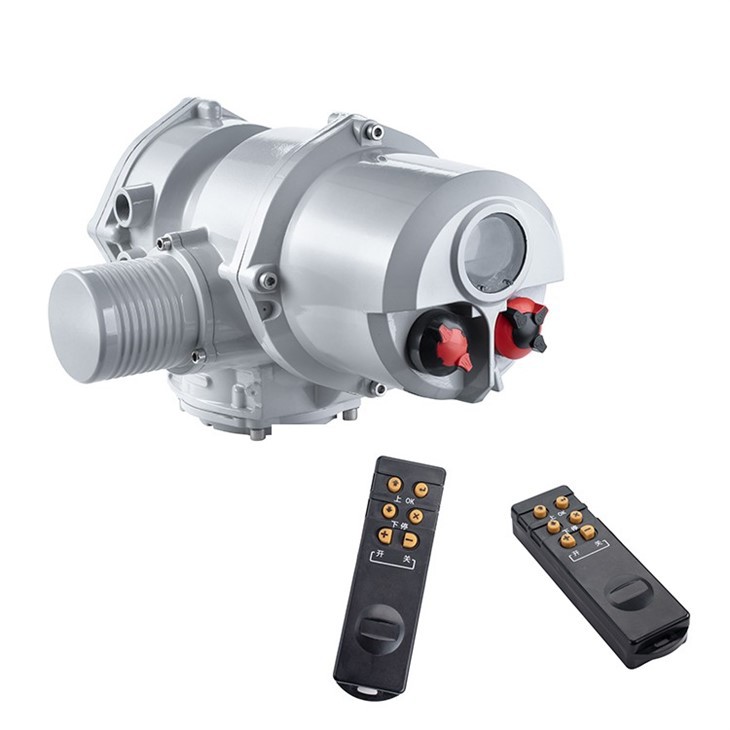

Productdisplay

Technische parameters

Fryt Actuator Performance Parameters (driefasige 380V 50Hz)

Fryt Actuator Performance Parameters (enkele fase 220V 50Hz)

Afmetingen

Fryt direct gemonteerd

Fryt voetplaten gemonteerd

Fryt Dimensions (direct gemonteerd)

Fryt-afmetingen (voetplaat gemonteerd)

Flens flensafmetingen

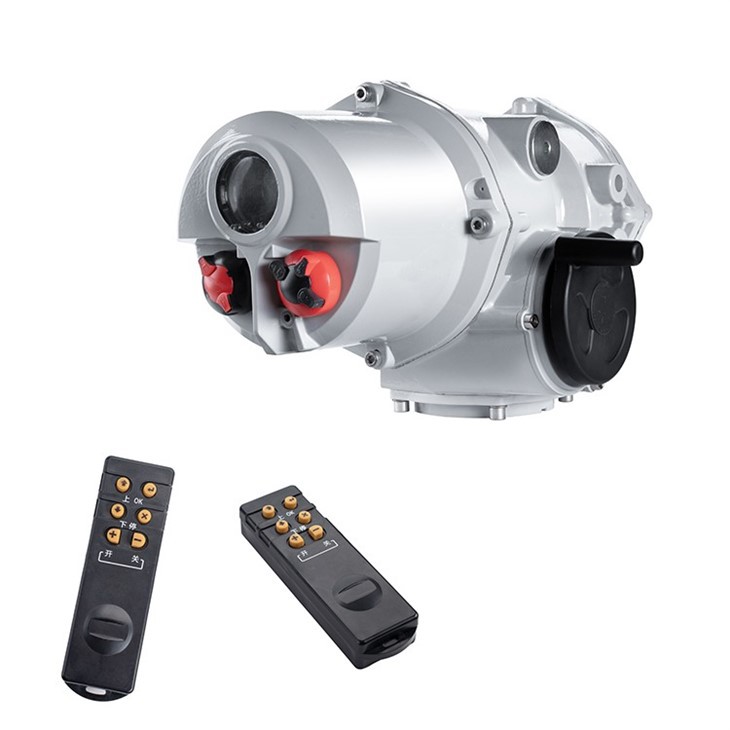

Factory Pictures
