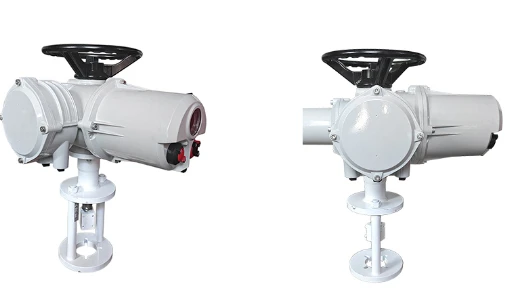

Elektrische aandrijving
De nieuwe generatie intelligente elektrische actuatoren uit de lineaire draaiserie is de introductie van technologie, waarbij gebruik wordt gemaakt van geavanceerde SOC (system on chip), zodat de nauwkeurige besturing en hoge betrouwbaarheid van het product perfect worden gecombineerd. De actuatoren omvatten een motor, reductiekast, veldgestuurde omkeerstarter, koppel-, begrenzings- en bewakingsapparaat met elektronische logische besturing, koppel naar de actuator. Limieten en configureerbare indicatorcontacten kunnen worden ingesteld door een draagbaar, niet-intrusief infrarood instelapparaat, en alle onderdelen van de actuator voldoen aan de vereisten voor explosieveiligheid. Ongeacht het productontwerp, de productie, de assemblage en het testen, we zijn nauwgezet en streven naar uitmuntendheid. Hoewel we geavanceerde technologie leveren, houden we ook volledig rekening met de kosten van gebruikers en bieden we gebruikers een product met hoge prestaties en toegevoegde waarde.
functies kenmerken
LCD-display en lokale bedieningsfunctie
De actuatoren maken gebruik van een high-definition LCD-scherm en identificatievensters. De inhoud is eenvoudig en gemakkelijk te lezen. Dankzij het ontwerp van het grote scherm kunnen gebruikers eenvoudig de statusweergave van de kleppositie, het koppel en de functie van de actuator bekijken. Het achtergrondverlichtingssysteem kan de actuator ook 's nachts duidelijk waarnemen en instellen en is voorzien van groen. Drie gele en rode LED-indicatoren geven de netwerklocatie aan. Zelfs in ruwe omgevingen is er nog steeds een sterke draagbaarheid, zodat gebruikers in één oogopslag de status van de actuator kunnen zien. De lokale magnetische knopschakelaar kan worden geschakeld tussen de status van bediening op locatie en op afstand, terwijl deze volledig geïsoleerd is van de elektriciteitskast, en is eenvoudig te bedienen.
Schakel het beeldscherm uit
De actuatoren geven de reservebatterij intern weer. Zodra de hoofdvoeding wordt uitgeschakeld, begint de back-upbatterij onmiddellijk te functioneren, zodat de gebruiker nog steeds verschillende soorten actuator-LCD's kan zien bij het uitvoeren van handmatige handelingen na weergave van de status van een stroomstoring.
SOC geïntegreerde besturingstechnologie met één chip
Met behulp van redelijk geïntegreerde compressietechnologie wordt de krachtige systeemintegratiefunctie van "SOC" volledig weerspiegeld in het brede scala aan productfuncties, minder gebruik van elektronische componenten en complexe elektronische bedrading om ervoor te zorgen dat de actuator een hoge mate van elektronische besturingsbetrouwbaarheid heeft.
ESD-functie
In de veronderstelling dat ESD is ingeschakeld, kunnen gebruikers vooraf ESD-acties instellen op basis van hun specifieke omstandigheden, zoals openen, sluiten, stoppen, of de temperatuur moet worden omzeild, of een interrupttimer moet worden gebruikt, enz. Meestal werkt de actuator normaal. volgens de algemene configuratie- en besturingsinstructies die door de gebruiker zijn ingesteld. Zodra de gebruiker op de ESD-schakelaar drukt, genereert het overeenkomstige circuit in de actuator een ESD-signaal, waardoor het huidige stuursignaal in de actuator wordt gewist, waardoor de actuator de vooraf ingestelde ESD-actie uitvoert. Deze functie biedt de nodige garantie om het hoofd te bieden aan onverwachte situaties onder de werkomstandigheden ter plaatse.
Automatische fasebescherming en correctie
Voorheen was het bij bedrading in het veld noodzakelijk ervoor te zorgen dat de fasevolgorde van de driefasige wisselstroom die aan de actuator werd geleverd correct was, omdat als de fasevolgorde eenmaal verkeerd was, dit ervoor zou zorgen dat de motor verkeerd zou draaien, wat zou de klep en actuator beschadigen. Als gebruiker van actuatoren kan dit probleem volledig worden geëlimineerd en hoeft er bij de bedrading geen rekening te worden gehouden met de fasevolgorde. In de actuator is een fasesynchronisatie vooraf ingesteld en de faserotatietijd van de driefasige voeding wordt bewaakt. Wanneer de fase van de veldbedrading wordt omgekeerd, corrigeert de fasesynchronisator automatisch de fase om ervoor te zorgen dat de klep werkt volgens de opgedragen richting. Dat wil zeggen dat wanneer de actuator het openingscommando ontvangt, deze altijd in de vooraf ingestelde openingsrichting draait, en niet in de tegenovergestelde richting zal draaien vanwege de fasevolgorde-uitwisseling. Bovendien bewaakt de fasemonitor in de actuator ook de aanwezigheid van alle drie fasen van de AC-voeding. Bij uitval van één of meerdere fasen zal het betreffende circuit de werking van de installatie verbieden en tegelijkertijd het bijbehorende alarmsignaal uitzenden.
Superfoutdetectie en alarmfunctie
Zodra de actuator uitvalt, kan de interne intelligente foutdetectie- en alarmfunctie automatisch detecteren en alarmeren, de oorzaak van de actuatorstoring weergeven en nauwkeurig de bedrijfsstatus van de actuator aangeven. Afhankelijk van verschillende foutredenen zal het weergeven van verschillende alarmsignalen de tijd die de gebruiker nodig heeft om de fout te elimineren aanzienlijk verkorten, de actuator zo snel mogelijk naar de normale werkstatus herstellen en de intelligentie van de actuator volledig weerspiegelen.
Infrarood-instellingscontroletechnologie
Deze serie actuatoren maken gebruik van geavanceerde infrarood-teledetectietechnologie om dialoog tussen mens en machine via het dialoogvenster mogelijk te maken zonder het deksel van de actuatorkast te openen. De intrinsiek veilige setter kan eenvoudig de koppelinstelling, schakellimiet, besturings- en weergavefuncties van de actuator aanpassen in verschillende werkomstandigheden, zelfs in gevaarlijke situaties.
Meting van de kleppositie
Nauwkeurige procescontrole is de garantie voor een nauwkeurige positionering van het einde van de actuatorslag. Het professioneel ontworpen contactloze kleppositiemeetsysteem van deze actuator zet het systeem de roterende verplaatsing van de centrale trommel van de actuator nauwkeurig om in een elektrisch signaal en de oorspronkelijke instelling in de geheugenvergelijking en limietinstructie.
Elektrische aandrijving
De intelligente elektrische actuatoren uit de FRY-serie worden gegarandeerd door internationale geavanceerde en volwassen technologie, eersteklas verwerkingsapparatuur en een compleet servicesysteem. Door het grote aantal gebruikers is bewezen dat het geavanceerde en krachtige functies, stabiele en betrouwbare prestaties, veilig en gemakkelijk gebruik heeft, en het internationale geavanceerde niveau volledig heeft bereikt. Het is een ideale vervanging voor geïmporteerde elektrische actuatoren en wordt veel gebruikt in elektriciteit, aardolie, papierproductie, chemische industrie, staal, cement, waterbehandeling en andere gebieden.
Specificaties
Spanning: eenfasig 220VAC, 50/60Hz; driefasig 380VAC±10%, 50/60Hz;
Omgevingstemperatuur: -30 graad -+70 graad ;
Relatieve vochtigheid: minder dan of gelijk aan 95%;
Atmosferische druk: 86kPa-106kPa
Tolerantie: frequentie ±1%;
harmonische inhoud<5%.
Analoog ingangssignaal: 4-20mA-stuursignaal, ingangsimpedantie kleiner dan of gelijk aan 250Ω;
Analoog uitgangssignaal: 4-20mA-positiesignaal, belastingsweerstand Kleiner dan of gelijk aan 750Ω;
Temperatuureffect ±0.1%/10K;
Motorisolatieklasse: F;
Motorbedrijfscyclus: S4;
Basisfoutlimiet: kleiner dan of gelijk aan ±1.0%;
Retourverschil: kleiner dan of gelijk aan 1.0%;
Herhaalbaarheidsfout van het slagcontrolemechanisme: kleiner dan of gelijk aan 1.0%;
Dode zone: 0,1% tot 9,9% instelbaar;
Dempingseigenschappen: geen swing;
Beschermingsniveau: IP68;
Explosiebestendig type: Explosieveilige kwaliteit ExdⅡCT4.
bedradingsterminals

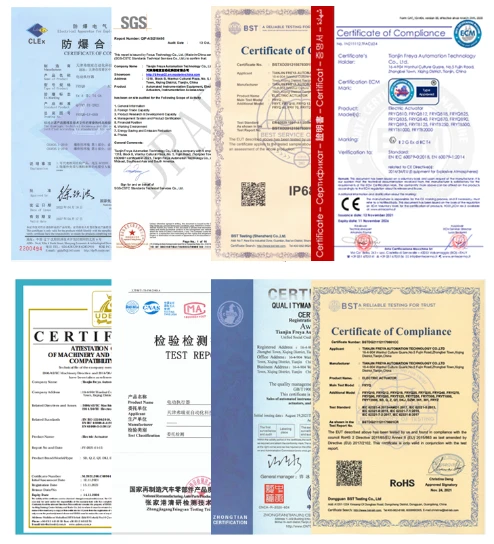

Certificaat
