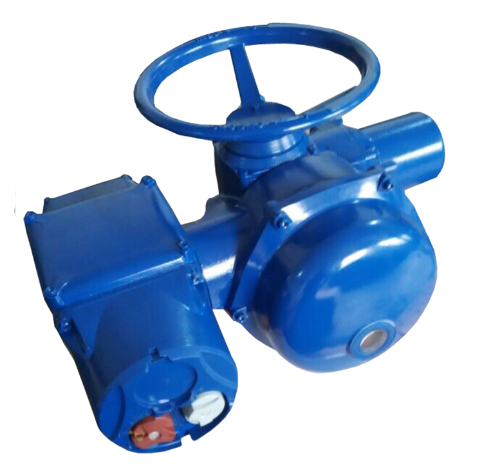

Elektrische Actuator

product-491-470

De belangrijkste prestaties van het besturingssysteem van de BST intelligente elektrische actuator

Foto-elektrische absolute encoder

Intelligente elektrische actuator met hoge precisie en hoge betrouwbaarheid maakt gebruik van een door hemzelf ontwikkelde foto-elektrische absolute encoder. Door de organische combinatie van mechanische meting en computergegevensverwerking is de gegevensstabiliteit goed, de precisie hoog, het meetoppervlak contactloos en het gebruik van een lange levensduur. De foto-elektrische absolute encoder heeft geen batterijen nodig om de ingestelde oorsprong of gegevens op te slaan, wat de betrouwbaarheid van het systeem aanzienlijk verbetert, handig is voor gebruikers en kosten bespaart.

Positiemeting foto-elektrische absolute encoder

De structuur van de foto-elektrische absolute encoder voor positiemeting wordt weergegeven in het schematische diagram. Op de hoofduitgangsas van de actuator zijn drie encoderschijven geïnstalleerd. Het maximale aantal coderingsbeurten is 914 en het aantal coderingscijfers is 15.

Koppelmeting foto-elektrische absolute encoder

De structuur van de foto-elektrische absolute encoder voor koppelmeting wordt weergegeven in het schematische diagram. De encoderplaat is verbonden met de koppelmeetveer, die de verplaatsing van de veer direct weergeeft, en het werkelijke koppel wordt door de computer berekend. De meting van de koppelwaarde is dynamische meting en de maximale koppelgrenswaarde wordt ingesteld volgens de eisen van de gebruiker voordat deze de fabriek verlaat. Het aantal bits van de encoder is 5 bits.

Centrale microprocessor

Programmeerbare microprocessor

De toepassing van een programmeerbare microprocessor maakt de bediening en regeling handiger en nauwkeuriger en zorgt ervoor dat verschillende parameters van de klep en actuator, zoals kleppositie, koppel, foutstatus, enz., altijd onder toezicht van de gebruiker staan. Tijdens het onderhoud kan de gebruiker ook verschillende gewijzigde parameters verkrijgen om de foutpoi te bepalen. Enorme opslagcapaciteit. Het EEPROM-geheugen met grote capaciteit kan het gebruik van alle parameterinstellingen, gegevensverwerking, gegevensverzameling, enz. -slagkromme van het koppel van de klep ter referentie bij onderhoud aan de klep. Het geheugen heeft geen batterijback-up nodig om gegevens op te slaan.

Controleer de invoer en uitvoer van het systeem

Een verscheidenheid aan communicatiemethoden De afstandsbediening van intelligente elektrische actuatoren is compatibel met gewone actuatoren en kan worden aangesloten op de centrale controlekamer via een meerdraadsverbinding, veldbus (extra module), 4~20mA (extra module), enz. De het bedieningspaneel op het mechanisme voert lokale bediening uit of bestuurt de actuator rechtstreeks via een handbediende controller en een laptopcomputer (infraroodcommunicatiecomponenten zijn vereist).

Parametrering en diagnose zonder gereedschap en zonder de koffer te openen

Zelfs in ontvlambare en explosieve omgevingen kan de actuator worden ingesteld via de lokale knop en het LCD-venster zonder gereedschap en zonder de behuizing te openen.

Automatische instelling

De actuator is gekalibreerd en ingesteld volgens de bestelvereisten van de gebruiker wanneer deze de fabriek verlaat. In principe hoeft de gebruiker pas na ontvangst van het product de volledig open en volledig gesloten positie in te stellen. In sommige toepassingen, zoals schuifafsluiters, kunnen intelligente actuatoren automatisch volledig open en volledig gesloten posities instellen, en zelfs de uiteindelijke instelling optimaliseren op basis van de gemeten traagheid.

Methode voor controle op meerdere risico's

Bij gebruik van de meerdraadsbesturingsmethode kan de gebruiker een stuurspanning van 10-250V (zowel AC als DC) invoeren of een droog contact gebruiken (de 24DC geleverd door de actuator zelf moet op dit moment worden gebruikt) om de intelligente elektrische actuator te realiseren. Opdrachtinvoer afstandsbediening.
