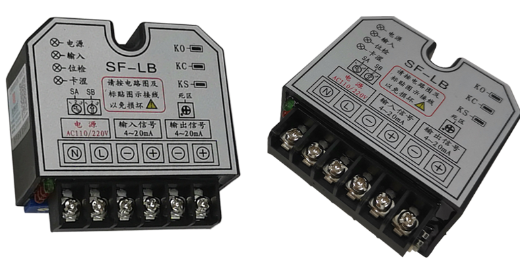

SF-LB-module
SF-ZB SF-LB servocontrollerpaneelbeschrijving
1. Knop: KO: Druk in de "instelstatus" (dat wil zeggen, de pijl van de keuzeschakelaar SA wijst naar "2") op deze toets om de werking van de aandrijving te starten. Laat deze toets los en de motor stopt. Druk tegelijkertijd op KS en KO voor kalibratie van de open positie. KC: Druk in de "instelstatus" op deze toets om de actuator uit te schakelen. Laat deze toets los en de motor stopt. Druk tegelijkertijd op KS en KC voor kalibratie van de volledig gesloten positie. KS: Samenwerken met KO en KC in de "instelstatus" om specifieke functies te bereiken.
2. Selecteer schakelaar: SA: Selecteer de voorwaartse en achterwaartse actiemodus en de instelstatus van het ingangssignaal. De pijl wijst als volgt naar de corresponderende functie (in de fabriek ingesteld op 1): 1--Directe actie 2--Status instellen 3--Reactie SB: Selecteer de verwerkingsmethode wanneer het ingangssignaal uitvalt. De pijl wijst als volgt naar de corresponderende functie (af fabriek ingesteld op 2)
3. Potentiometer voor het instellen van de dode zone-waarde: wordt gebruikt om de waarde van de dode zone in te stellen. De opening van de potentiometer loopt van 1-10, wat overeenkomt met de waarde van de dode zone 0.5%--5.0% (de waarde van de dode zone is in de fabriek ingesteld op 1,5% ).
4. Indicatielampje: L1: Groen, voedingsindicator, het lampje gaat branden wanneer de voedingsklemmen N en L van de servocontroller zijn aangesloten. L2: Rood, foutindicatie ingangssignaalstoring, het lampje gaat branden wanneer het ingangssignaal uitvalt. L3: Rood, foutindicatie positiedetectiecircuit, het lampje gaat branden wanneer de kabel van de openingspotentiometer open circuit, kortsluiting of beschadigd is. L4: Rood: storingsindicatie storing, het lampje gaat branden wanneer er een storing optreedt.
1. Slagkalibratie Kalibratie van de volledig gesloten positie: Stel de klep in naar de volledig gesloten positie door op de KO- en/of KC-knoppen te drukken. Houd eerst de KS-knop ingedrukt en druk vervolgens op de KC-knop. Houd de twee knoppen tegelijkertijd 4 seconden ingedrukt. Wanneer het indicatielampje L2 gaat branden, laat u tegelijkertijd de KC- en KS-knoppen los, L2 gaat uit en de kalibratie van de volledig gesloten positie is voltooid. Volledig open positiekalibratie: Bij het uitvoeren van een volledig open positiekalibratie moet een nauwkeurig 20mADC-signaal worden toegevoegd aan het ingangssignaal. Tongyun drukt op de KO- en/of KC-knoppen om de klep in de volledig open positie te zetten. Houd eerst de KS-knop ingedrukt en druk vervolgens op de KO-knop. Houd de twee knoppen ongeveer 4 seconden tegelijkertijd ingedrukt. Wanneer het indicatielampje L2 oplicht, laat u tegelijkertijd de KO- en KS-knoppen los. L2 gaat uit en de kalibratie van de volledig open positie is voltooid.
2. Selectie van verwerkingsmethode voor uitval van ingangssignaal De keuzeschakelaar SB wordt gebruikt om de verwerkingsmethode voor uitval van ingangssignaal te selecteren: 1--De klep is volledig open 2--De klep blijft in de oorspronkelijke positie {{3} }De klep is volledig gesloten Opmerking: Wijzigingen aan de keuzeschakelaar SB zijn nog steeds effectief in de automatische werkingsstatus (dat wil zeggen wanneer de keuzeschakelaar SA op "1" of "3" staat).
3. Instelling van de waarde van de dode zone Wanneer de potentiometer voor de instelling van de dode zone-waarde met de klok mee wordt gedraaid, neemt de waarde van de dode zone toe, en als deze tegen de klok in wordt gedraaid, neemt de waarde van de dode zone af. Op de voorkant van de potentiometer bevindt zich een schaalverdeling. Elke keer dat er één schaal wordt gedraaid, verandert de waarde van de dode zone met 0,5%. Wanneer de waarde voor de dode zone is ingesteld op minder dan 0,5%, verwerkt de servocontroller deze als 0,5%.
4. In de instelstatus kan de klep handmatig worden geopend en gesloten door op de KO- of KC-toets te drukken. Werking SF-ZB-servocontroller/SF-LB-servocontroller Beweeg de keuzeschakelaar SA naar de positie "1" of "3" om naar de automatische werking te gaan. Op dit moment veranderen het openings- en uitgangssignaal van de actuator als gevolg van de verandering van het ingangssignaal.
Selectie elektrische actuator
SF-LC servocontrollerpaneelbeschrijving
1. Knop: KO: Druk in de "instelstatus" (dat wil zeggen, de pijl van de keuzeschakelaar SA wijst naar "2") op deze toets om de actuator te laten draaien. Laat deze toets los en de motor stopt. KS en KO gelijktijdig ingedrukt voor Kalibreer de open positie. KC: Druk in de "instelstatus" op deze toets om de actuator uit te schakelen. Laat deze toets los en de motor stopt. Druk tegelijkertijd op KS en KC voor kalibratie van de volledig gesloten positie. KS: Samenwerken met KO en KC in de "instelstatus" om specifieke functies te bereiken.
2. Selecteer schakelaar: SA: Selecteer de voorwaartse en achterwaartse actiemodus en de instelstatus van het ingangssignaal. De pijl wijst als volgt naar de corresponderende functie (in de fabriek ingesteld op 1): 1--Directe actie 2--Status instellen 3--Reactie SB: Selecteer de verwerkingsmethode wanneer het ingangssignaal uitvalt. De pijl wijst als volgt naar de betreffende functie (af fabriek ingesteld op 2):
3. Potentiometer voor het instellen van de dode zone-waarde: wordt gebruikt om de waarde van de dode zone in te stellen. De opening van de potentiometer loopt van 1-10, wat overeenkomt met de waarde van de dode zone (de waarde van de dode zone is in de fabriek ingesteld op 1,5%).
4. Indicatielampje: L1: Groen, voedingsindicator, het lampje gaat branden wanneer de voedingsklemmen N en L van de servocontroller zijn aangesloten. L2: Rood, foutindicatie ingangssignaalstoring, het lampje gaat branden wanneer het ingangssignaal uitvalt. L3: Rood, foutindicatie positiedetectiecircuit, het lampje gaat branden wanneer de kabel van de openingspotentiometer open circuit, kortsluiting of beschadigd is. L4: Rood: storingsindicatie storing, het lampje gaat branden wanneer er een storing optreedt.
